Описание
Артикул № SDG-0016-004004

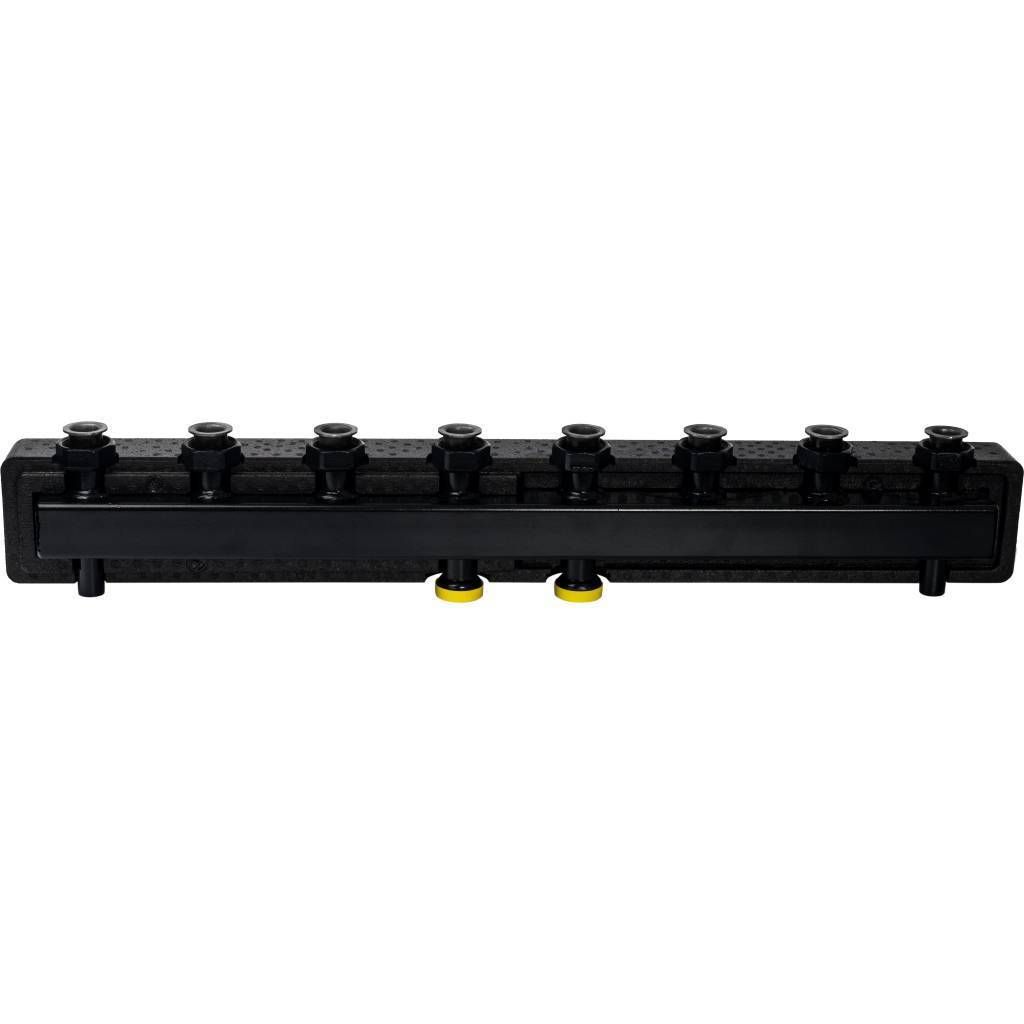

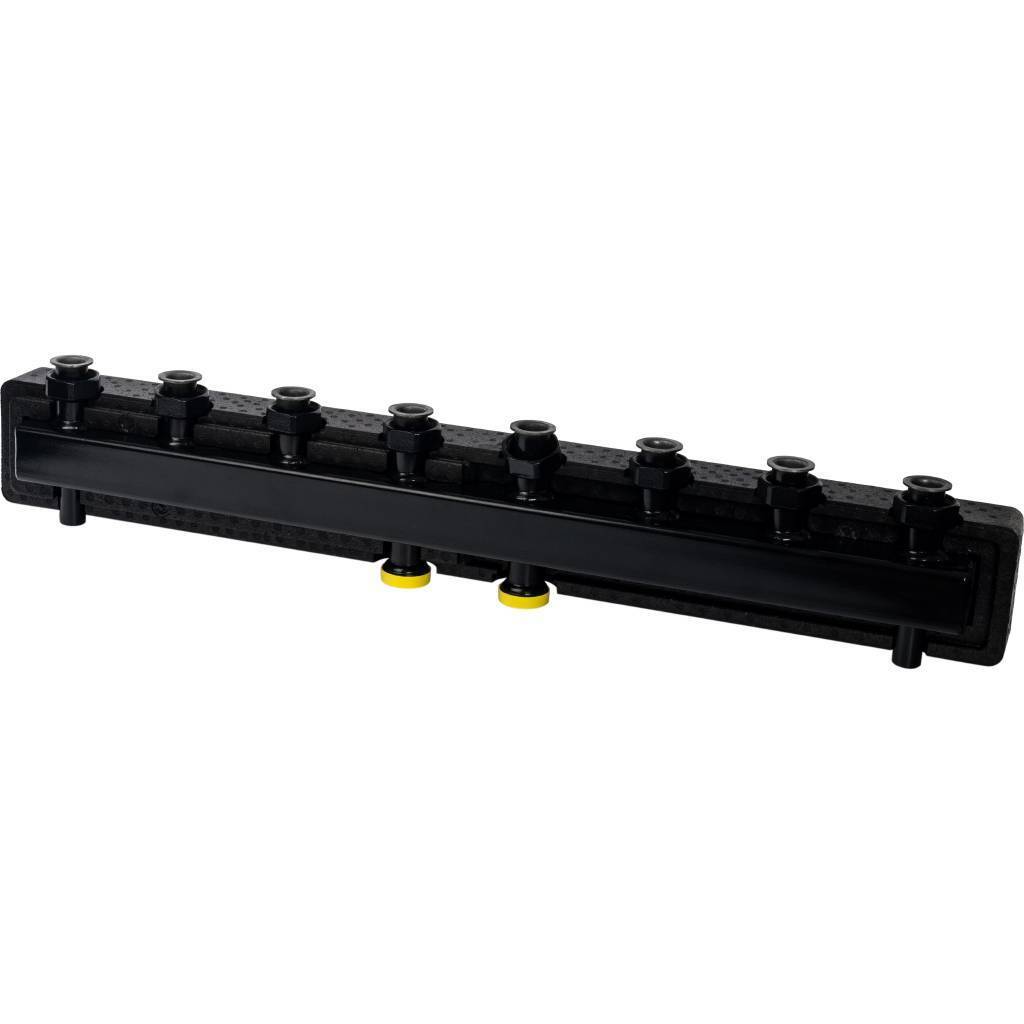

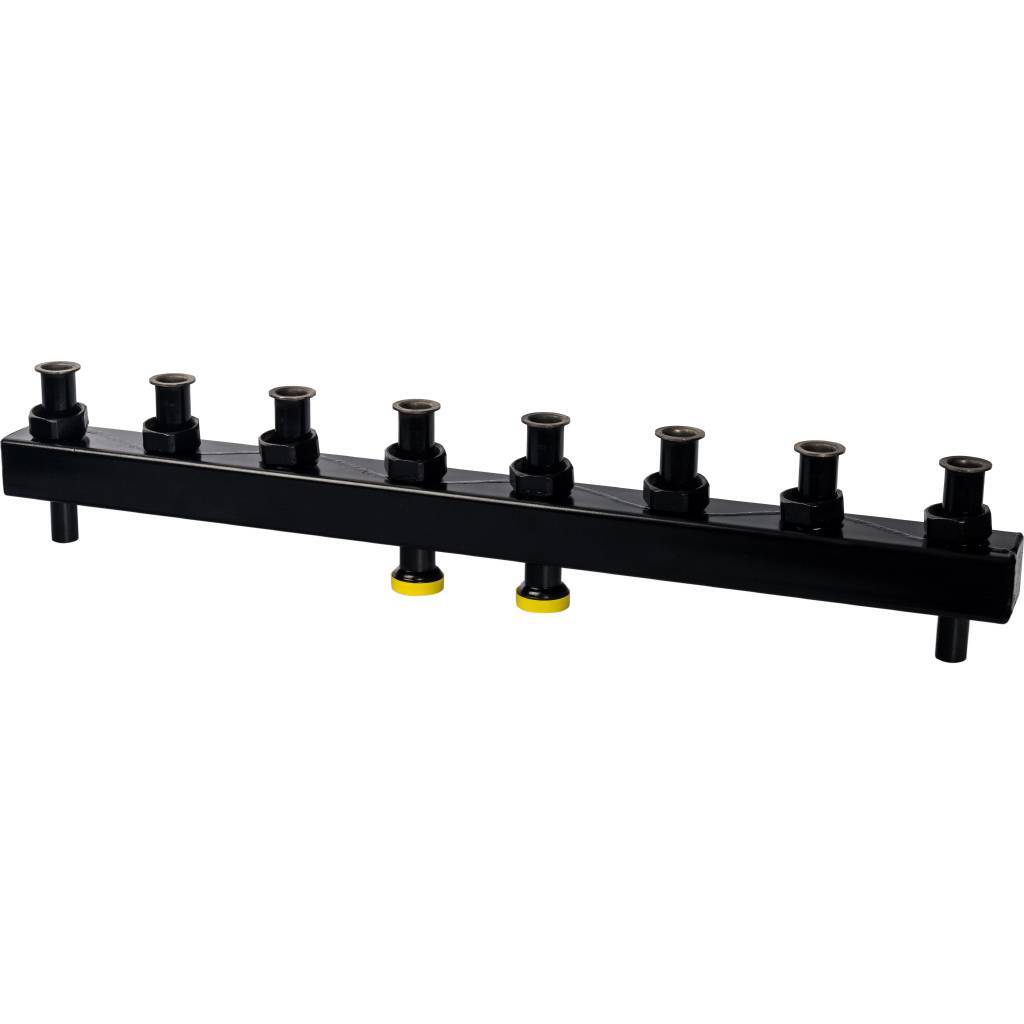

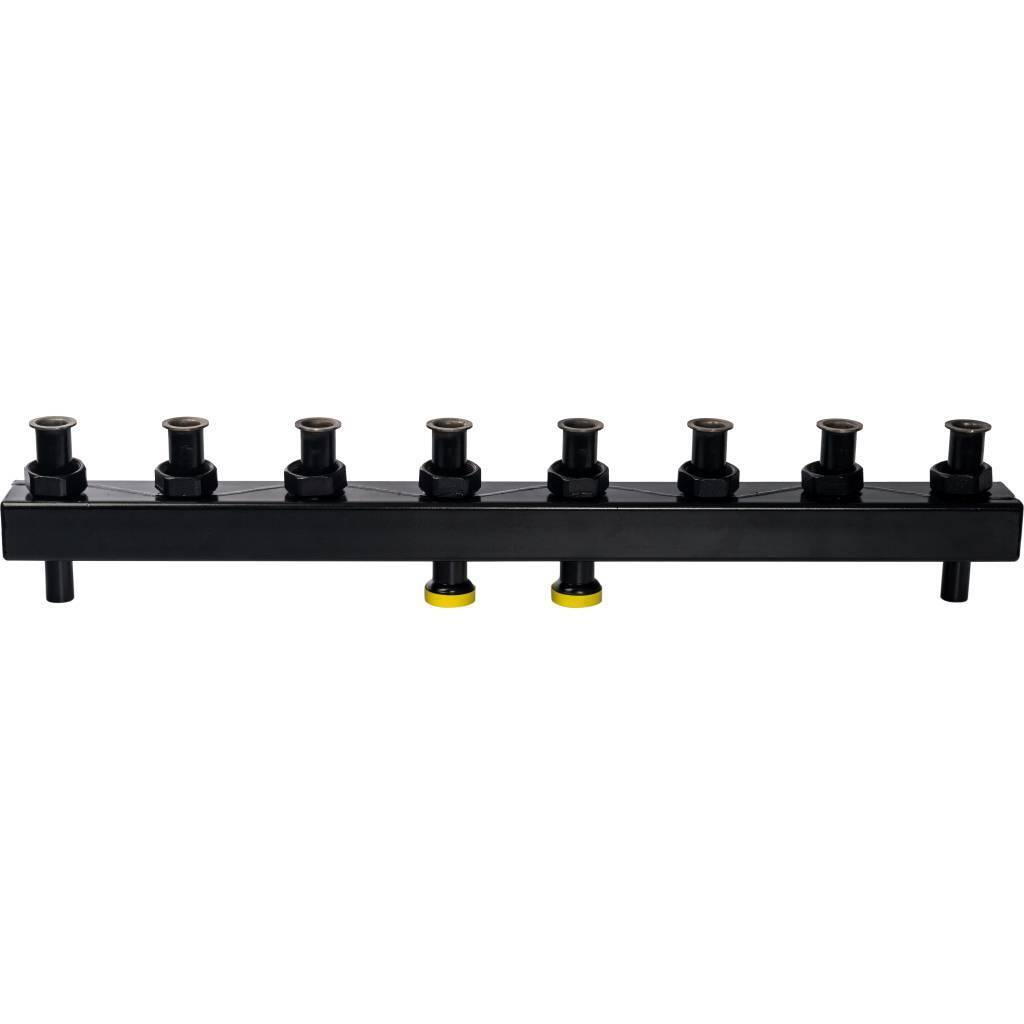

Распределительный коллектор Stout представляет собой одну стальную коробчатую трубу прямоугольного сечения, к которой снизу и сверху соосно приварены парные патрубки (входные и выходные). Внутри трубы выполнены фигурные перегородки для разграничения прямого и обратного потоков теплоносителя и организации распределения его между всеми выходными патрубками коллектора. Зигзагообразная форма перегородок позволяет расположить патрубки вдоль одной оси коллектора.

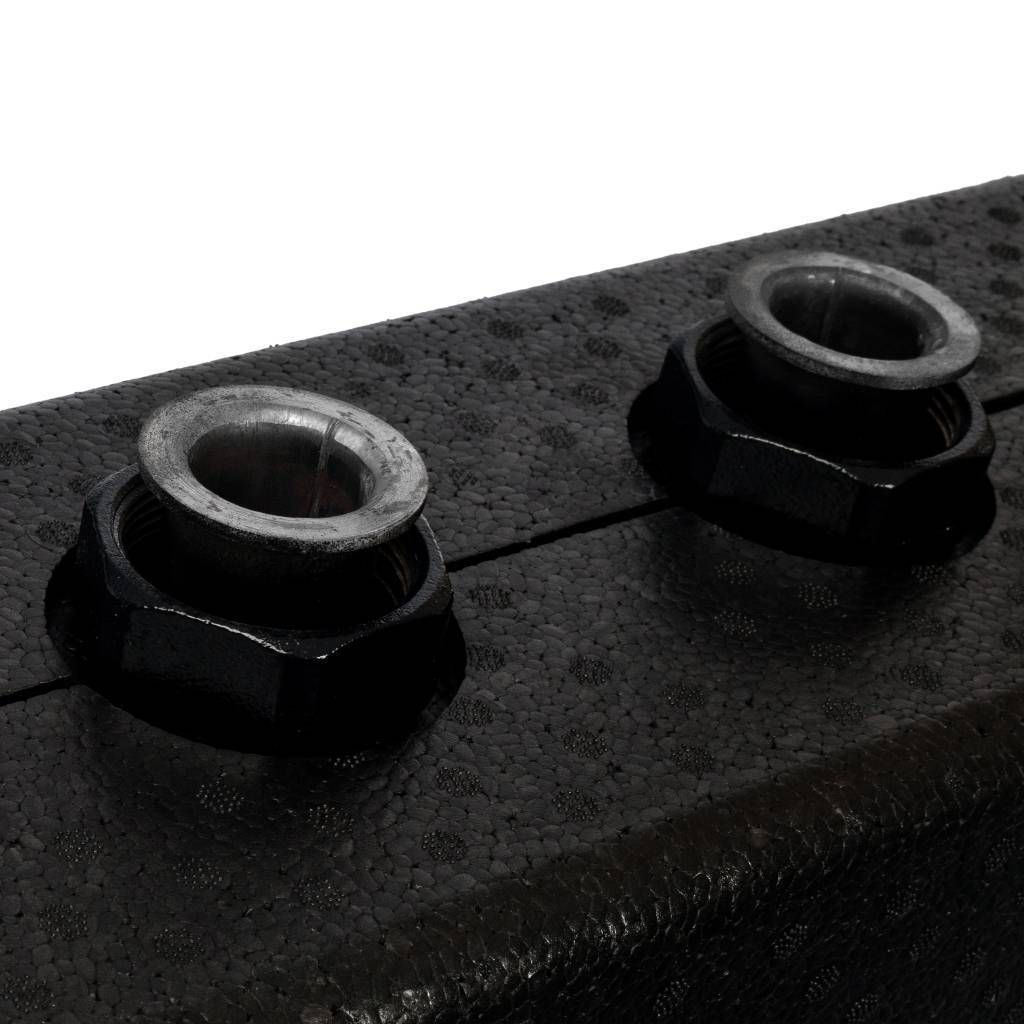

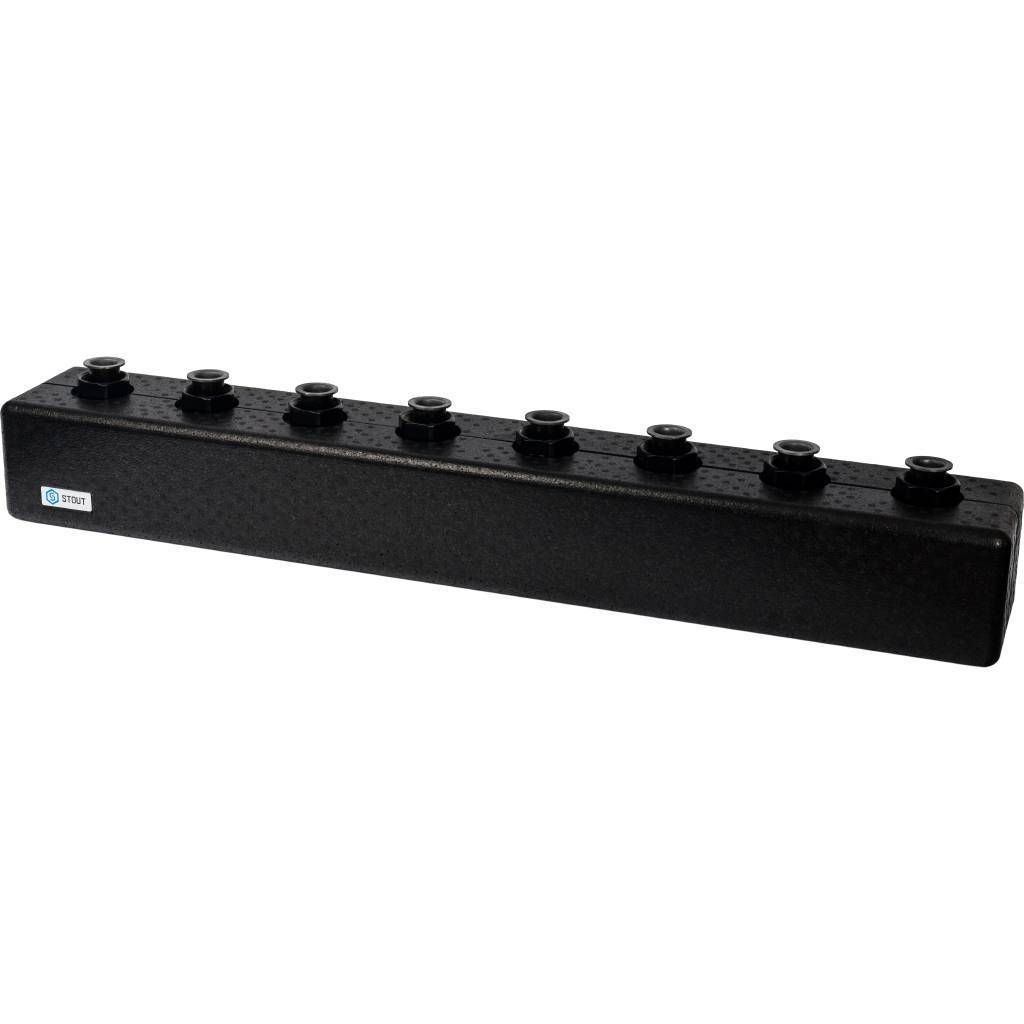

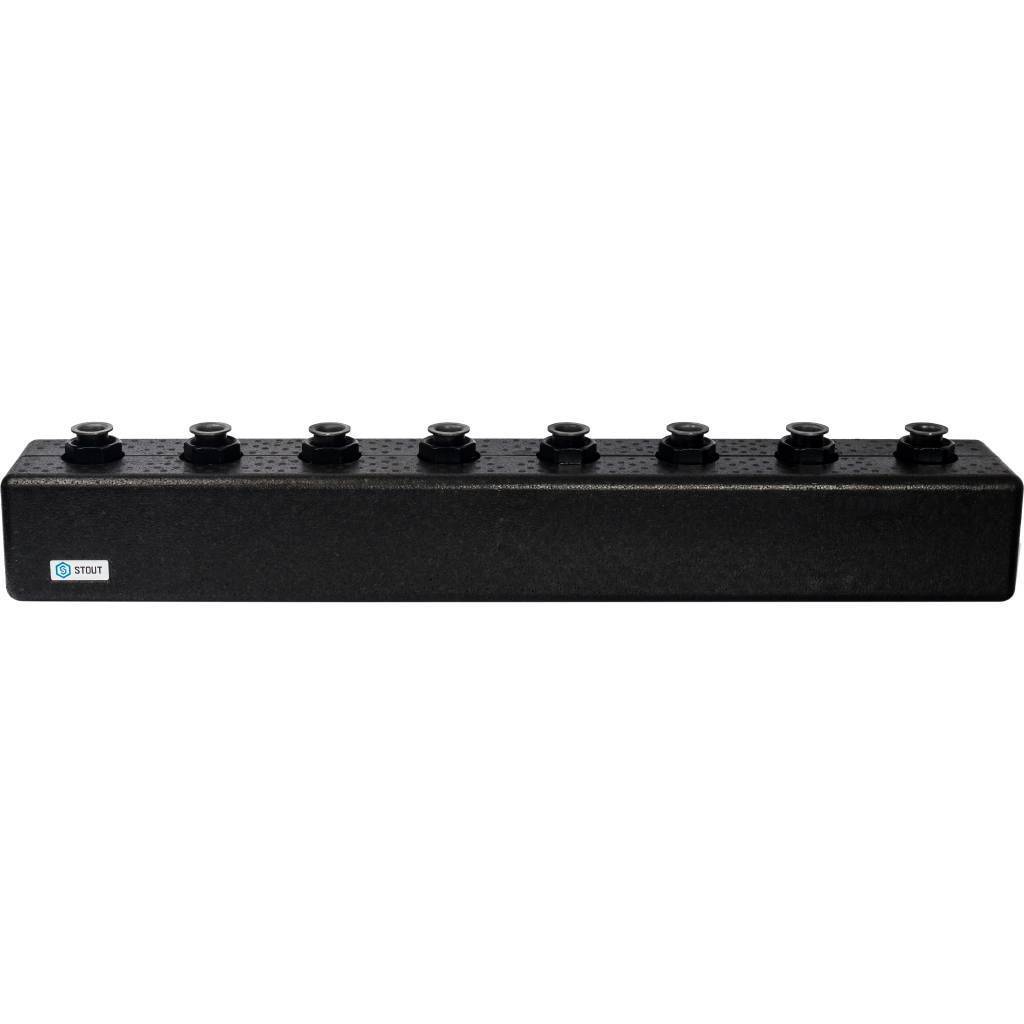

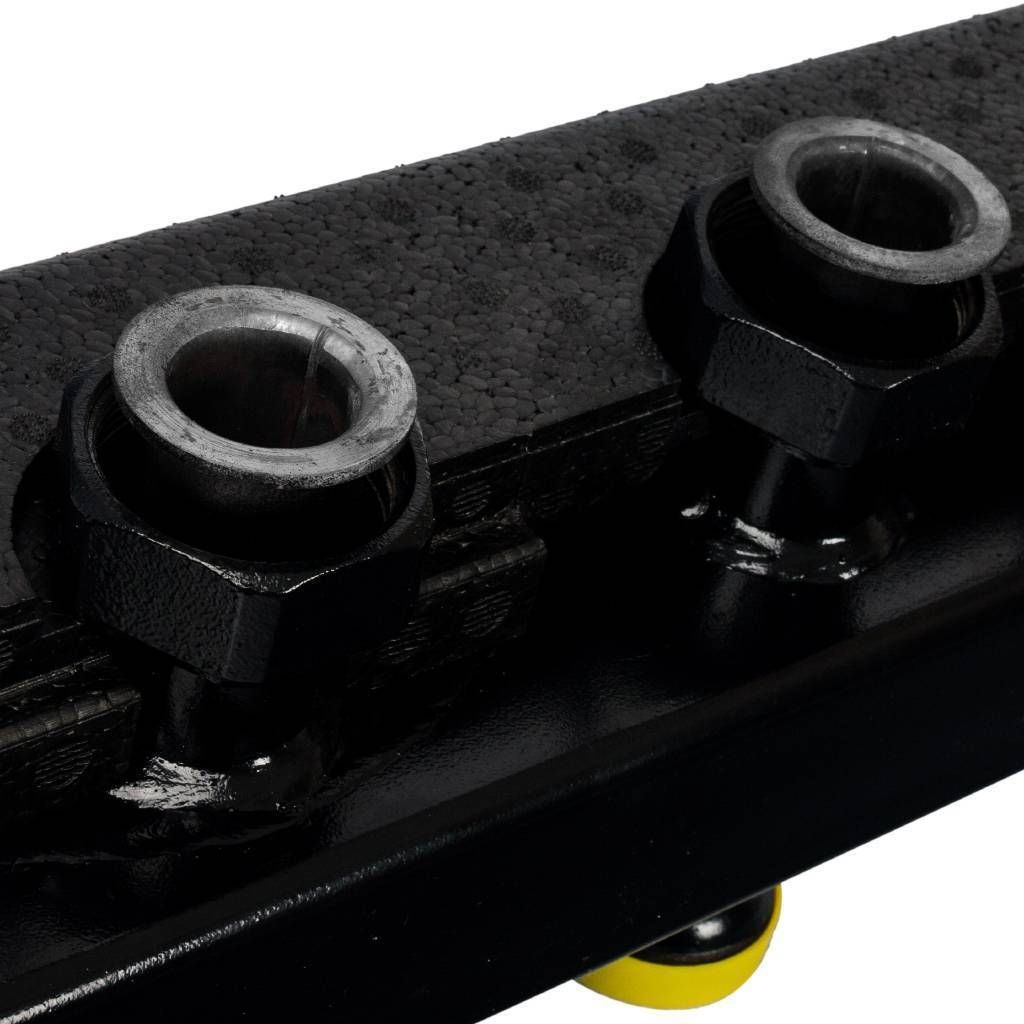

Стальной распределительный коллектор серии SDG-0016 с верхним расположением выходных патрубков предназначен для пропорционального распределения теплоносителя. Верхние патрубки коллектора оснащены накидными гайками для обеспечения быстрого монтажа насосных узлов и элементов гидромодуля, а нижние имеют наружную резьбу. Благодаря защите коллекторов изоляционным материалом, значительно снижаются тепловые потери, снижаются риски получения ожогов при обслуживании системы.

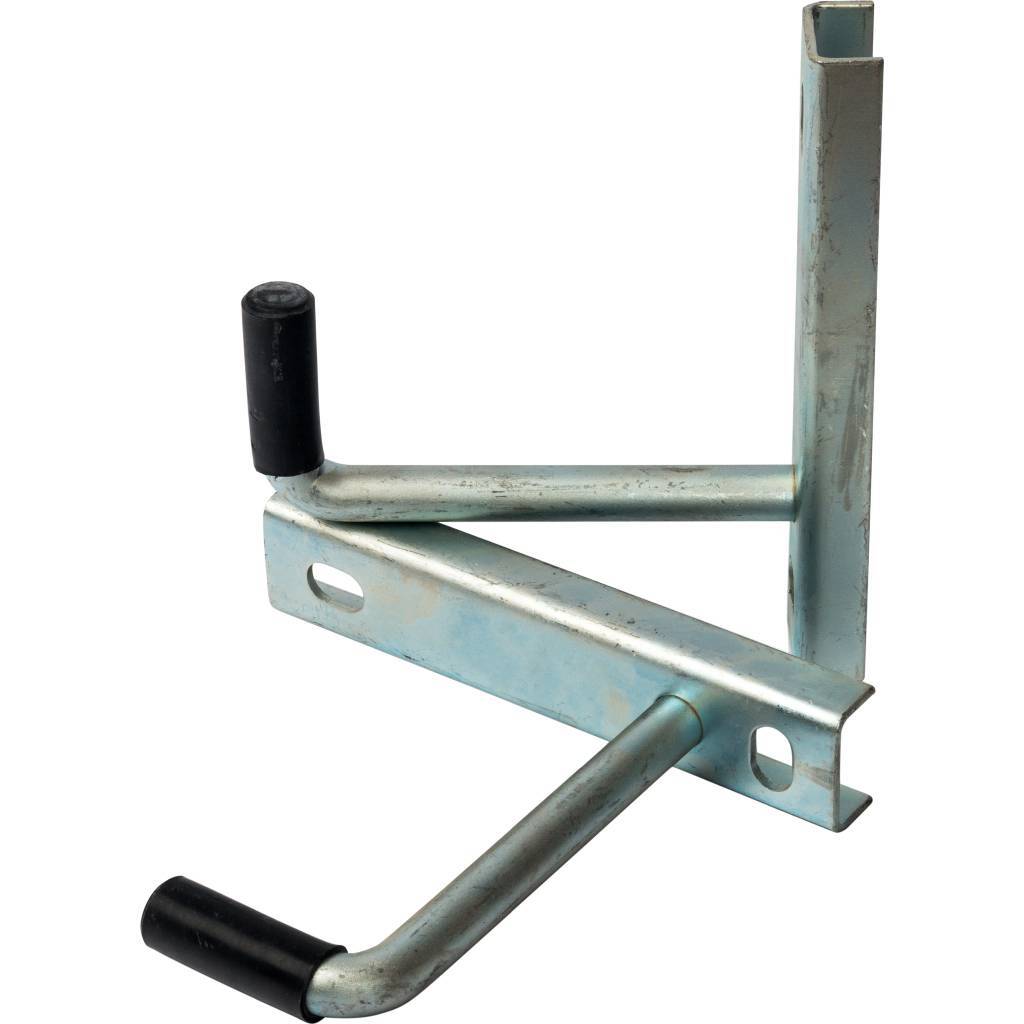

Вне зависимости от конструктивных особенностей, надежность крепления коллекторов к несущим элементам зданий, обеспечивается при помощи кронштейнов, входящих в комплект к каждому коллектору. Распределительные коллекторы Stout являются составляющим элементом групп быстрого монтажа Stout.
Предназначены для приема теплоносителя от источника тепловой энергии и его распределения между системами теплопотребления здания. Коллекторы являются основой для соединения всех остальных элементов между собой: гидравлического разделителя, насосных узлов и пр.
Модификации коллекторов позволяют компоновать гидромодули самой различной конфигурации. Полная заводская готовность распределительных коллекторов и других элементов обеспечивает быстрый и легкий монтаж системы.
Максимальное рабочее давление, бар 4
Максимальная температура теплоносителя, °С 110
Температура транспортировки и хранения, °С от -20 до +50
Направление Инженерная сантехника
Область применения для дома, для квартиры
Материал изготовления сталь
Категория Stout Стальной распределительный коллектор
Рабочая среда вода, водный раствор гликолей до (30%)
Подгруппа коллекторные группы
Диапазон температуры рабочей среды Тр, °С от +5 до +110
Средний срок службы, лет 10
Дополнительно 4 отопительных контура
Опция послепродажной поддержки "Сервис 24" нет
Тип изделия Распределительный узел
Диаметр присоединительных патрубков верхних, дюйм "1 1/2"" (ВР) "
Диаметр присоединительных патрубков нижних, дюйм " 1 1/2"" (НР)"
Внутренняя резьба присоединительных патрубков, стандарт UNI ISO 228/1
Наружная резьба присоединительных патрубков, стандарт UNI ISO 228/1
Циркуляция теплоносителя, м3/ч 3
Количество выходных патрубков, пар 4 вверх
Теплопроводность, Вт/(м*К) 0,22
Диапазон рабочей температуры изоляции, °С от 5 до +120
Плотность материала изоляции, кг/м3 39
Коллектор Сталь S235
Тип присоединения: Резьба
Межосевое расстояние, мм: 125
Распределительный коллектор Stout представляет собой одну стальную коробчатую трубу прямоугольного сечения, к которой снизу и сверху соосно приварены парные патрубки (входные и выходные). Внутри трубы выполнены фигурные перегородки для разграничения прямого и обратного потоков теплоносителя и организации распределения его между всеми выходными патрубками коллектора. Зигзагообразная форма перегородок позволяет расположить патрубки вдоль одной оси коллектора.
Стальной распределительный коллектор серии SDG-0016 с верхним расположением выходных патрубков предназначен для пропорционального распределения теплоносителя. Верхние патрубки коллектора оснащены накидными гайками для обеспечения быстрого монтажа насосных узлов и элементов гидромодуля, а нижние имеют наружную резьбу. Благодаря защите коллекторов изоляционным материалом, значительно снижаются тепловые потери, снижаются риски получения ожогов при обслуживании системы.
Вне зависимости от конструктивных особенностей, надежность крепления коллекторов к несущим элементам зданий, обеспечивается при помощи кронштейнов, входящих в комплект к каждому коллектору. Распределительные коллекторы Stout являются составляющим элементом групп быстрого монтажа Stout.
Предназначены для приема теплоносителя от источника тепловой энергии и его распределения между системами теплопотребления здания. Коллекторы являются основой для соединения всех остальных элементов между собой: гидравлического разделителя, насосных узлов и пр.
Модификации коллекторов позволяют компоновать гидромодули самой различной конфигурации. Полная заводская готовность распределительных коллекторов и других элементов обеспечивает быстрый и легкий монтаж системы.
Максимальное рабочее давление, бар 4
Максимальная температура теплоносителя, °С 110
Температура транспортировки и хранения, °С от -20 до +50
Направление Инженерная сантехника
Область применения для дома, для квартиры
Материал изготовления сталь
Категория Stout Стальной распределительный коллектор
Рабочая среда вода, водный раствор гликолей до (30%)
Подгруппа коллекторные группы
Диапазон температуры рабочей среды Тр, °С от +5 до +110
Средний срок службы, лет 10
Дополнительно 4 отопительных контура
Опция послепродажной поддержки "Сервис 24" нет
Тип изделия Распределительный узел
Диаметр присоединительных патрубков верхних, дюйм "1 1/2"" (ВР) "
Диаметр присоединительных патрубков нижних, дюйм " 1 1/2"" (НР)"
Внутренняя резьба присоединительных патрубков, стандарт UNI ISO 228/1
Наружная резьба присоединительных патрубков, стандарт UNI ISO 228/1
Циркуляция теплоносителя, м3/ч 3
Количество выходных патрубков, пар 4 вверх
Теплопроводность, Вт/(м*К) 0,22
Диапазон рабочей температуры изоляции, °С от 5 до +120
Плотность материала изоляции, кг/м3 39
Коллектор Сталь S235
Тип присоединения: Резьба
Межосевое расстояние, мм: 125
Характеристики
Бренд
Вес с упаковкой, г
12600
Страна-изготовитель
Италия
Макс. рабочая температура, °С
120
Входная резьба
1"
Расположение выходной резьбы
Внутренняя
Диаметр присоединения, мм
25
Тип коллектора
Регулируемый
Количество отводов
4
Диаметр резьбы отвода, дюйм
M3
