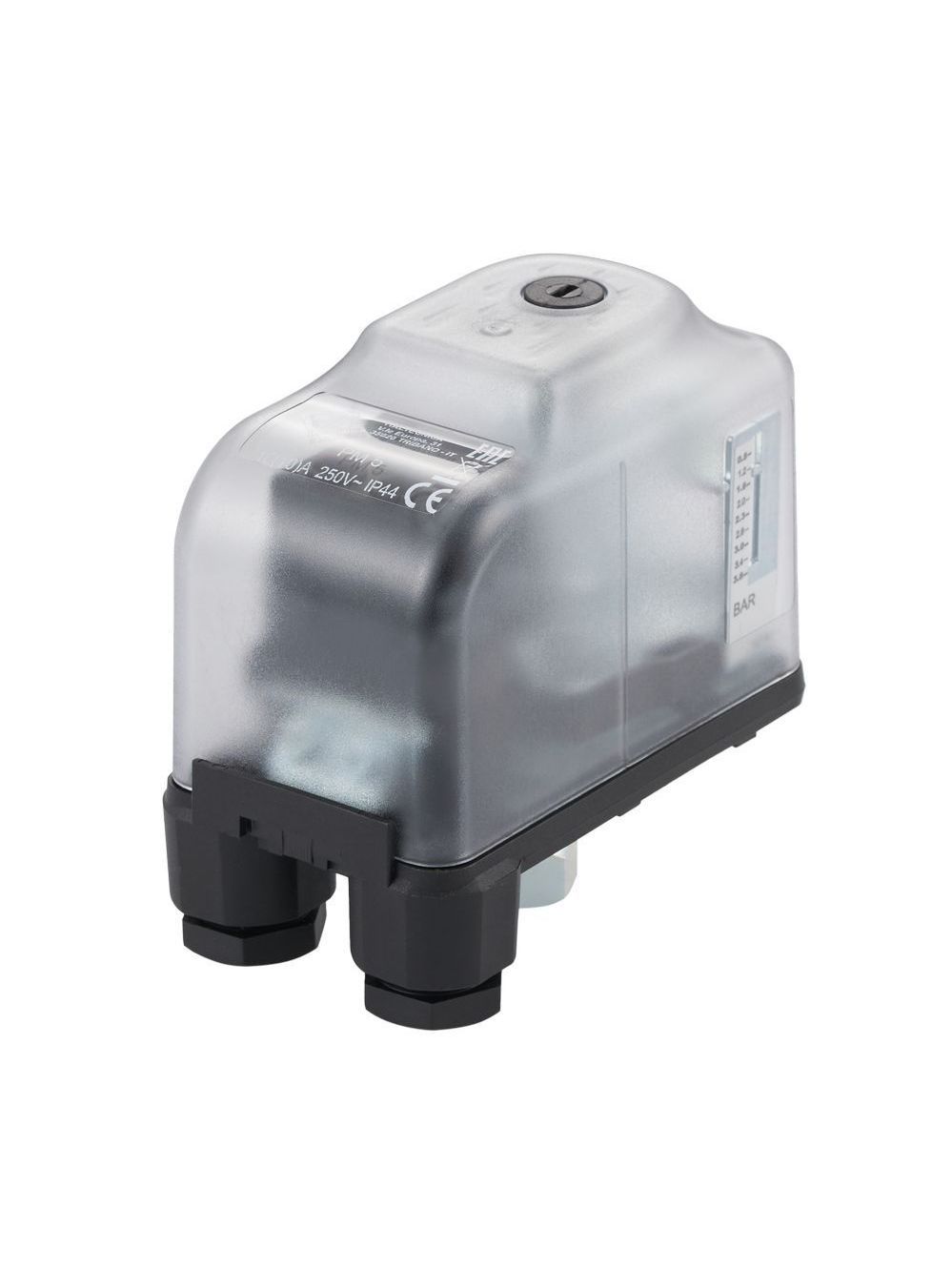

Реле Давления ZEGOR SK-9M

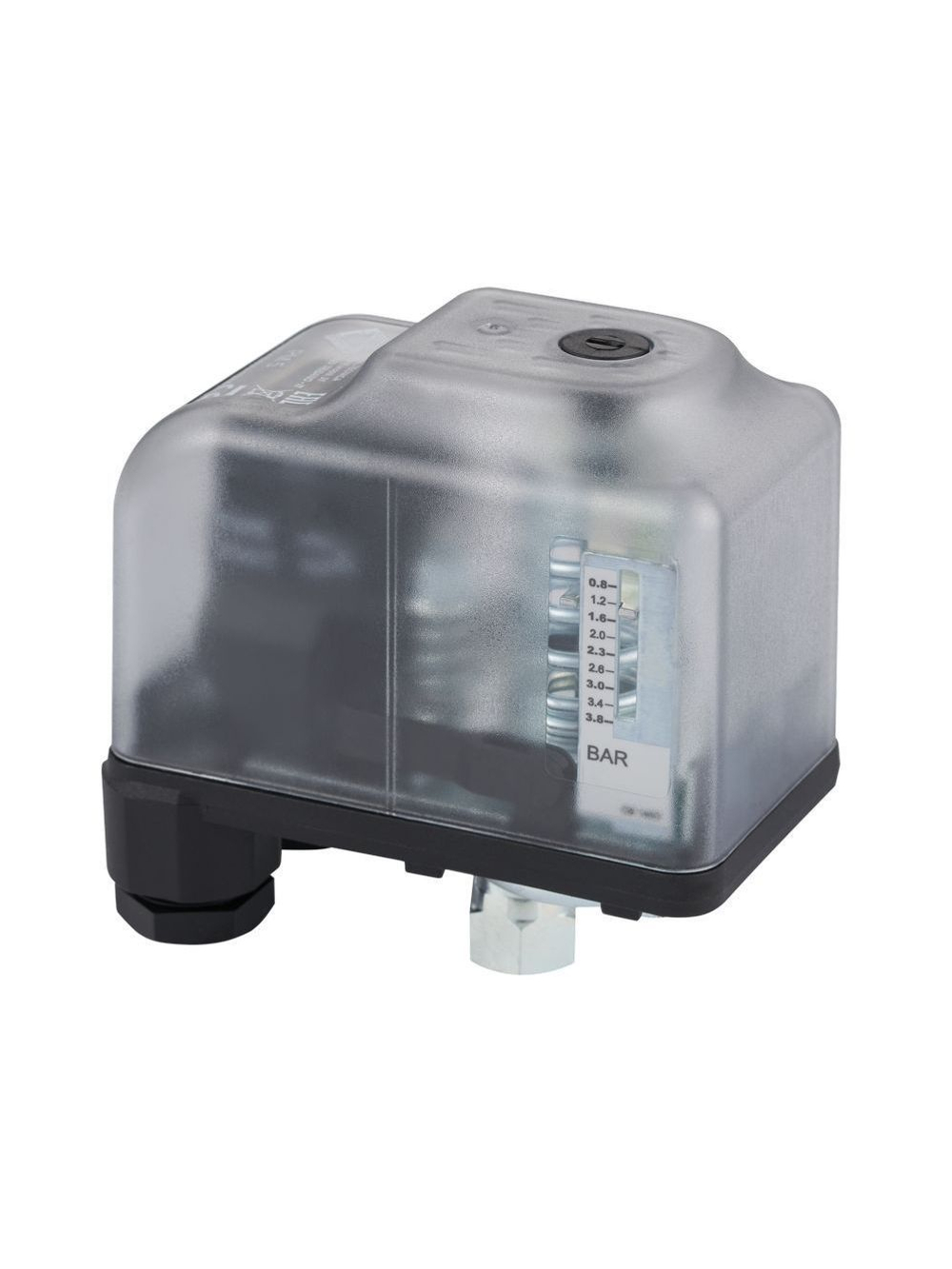

Реле давления ZEGOR SK-9M c градуированной шкалой, вращающаяся гайка 1/4" - устройство, управляющее включением-выключением насоса при достижении в водопроводной сети определенного, заранее установленного давления. Реле давления предназначено для управления включением-выключением любых однофазных (230 В) насосов. Реле включает насос, когда давление падает ниже давления включения и выключает насос, когда давление в системе превышает давление выключения.

Характеристики:

• Напряжение: 220/230В 50 Гц
• Мощность: 1,5 кВт
• Рабочий ток: 10 А
• Температура жидкости: +1...+40С
• Максимальное рабочее давление: 5 бар
• Заводская настройка давления включения Рмин: 1,4 бар
• Заводская настройка давления выключения Рмакс: 2,8 бар
• Диапазон настройки давления включения Рмин: 0,8...3 бар
• Диапазон настройки давления выключения Рмакс: 1,8...5 бар

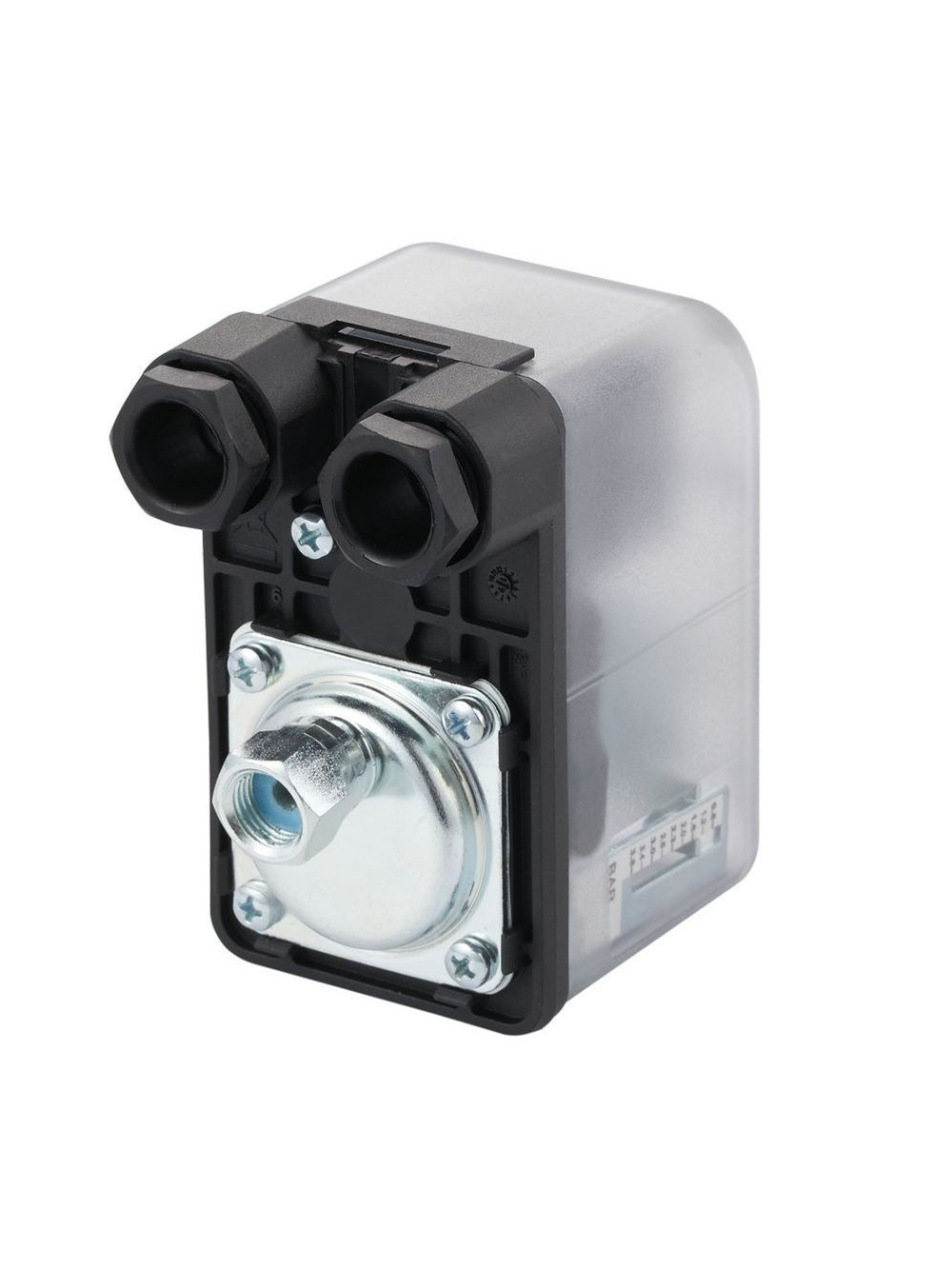

• Присоединительный размер: 1/4" дюйм
• Степень защиты: IP54
• Гарантия: 12 мес.

Настройка:

Реле включает насос при понижении давления в системе до 1,4 атм и отключает при достижении порога давления 2,8 атмосферы (заводская настройка). Регулировать давления включения и разницы между включением и выключением можно с помощью регулировочных винтов.

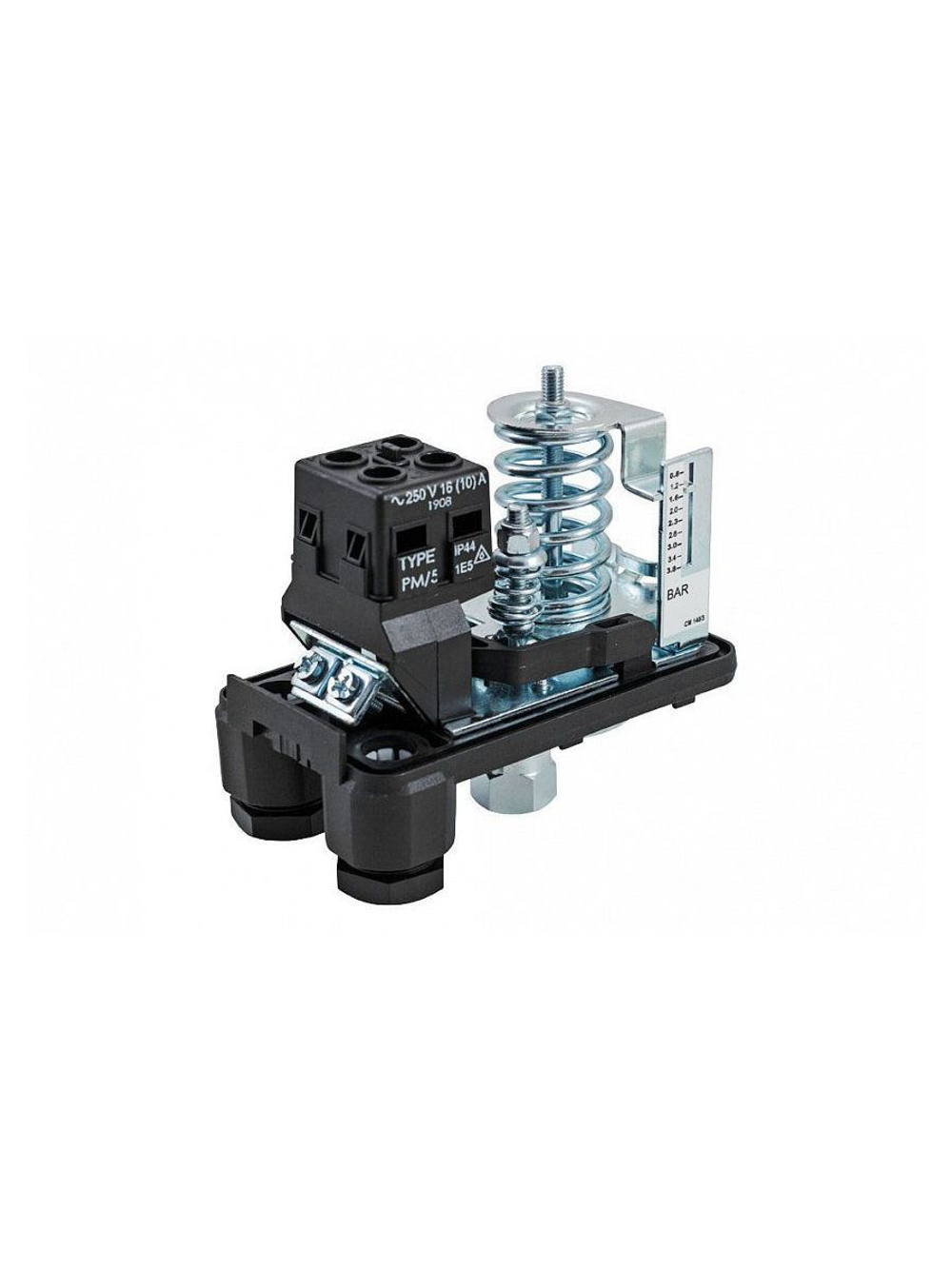

Для изменения заводской настройки реле давления для насоса необходимо: отключить реле от электропитания. отвинтить пластмассовый винт и снять с реле крышку. винт от большой пружины регулирует давление включения насоса (вращением по часовой стрелки — увеличивается давление включения, против часовой — уменьшается давление выключения. винт от малой пружины регулирует дельту (разницу) между давлением включения и отключения насоса (вращением гайки (малой пружины) по часовой стрелке, увеличивается разность между давлением включения и выключения электронасоса (и наоборот). Настройку на определенное давление необходимо производить с использованием манометра.
