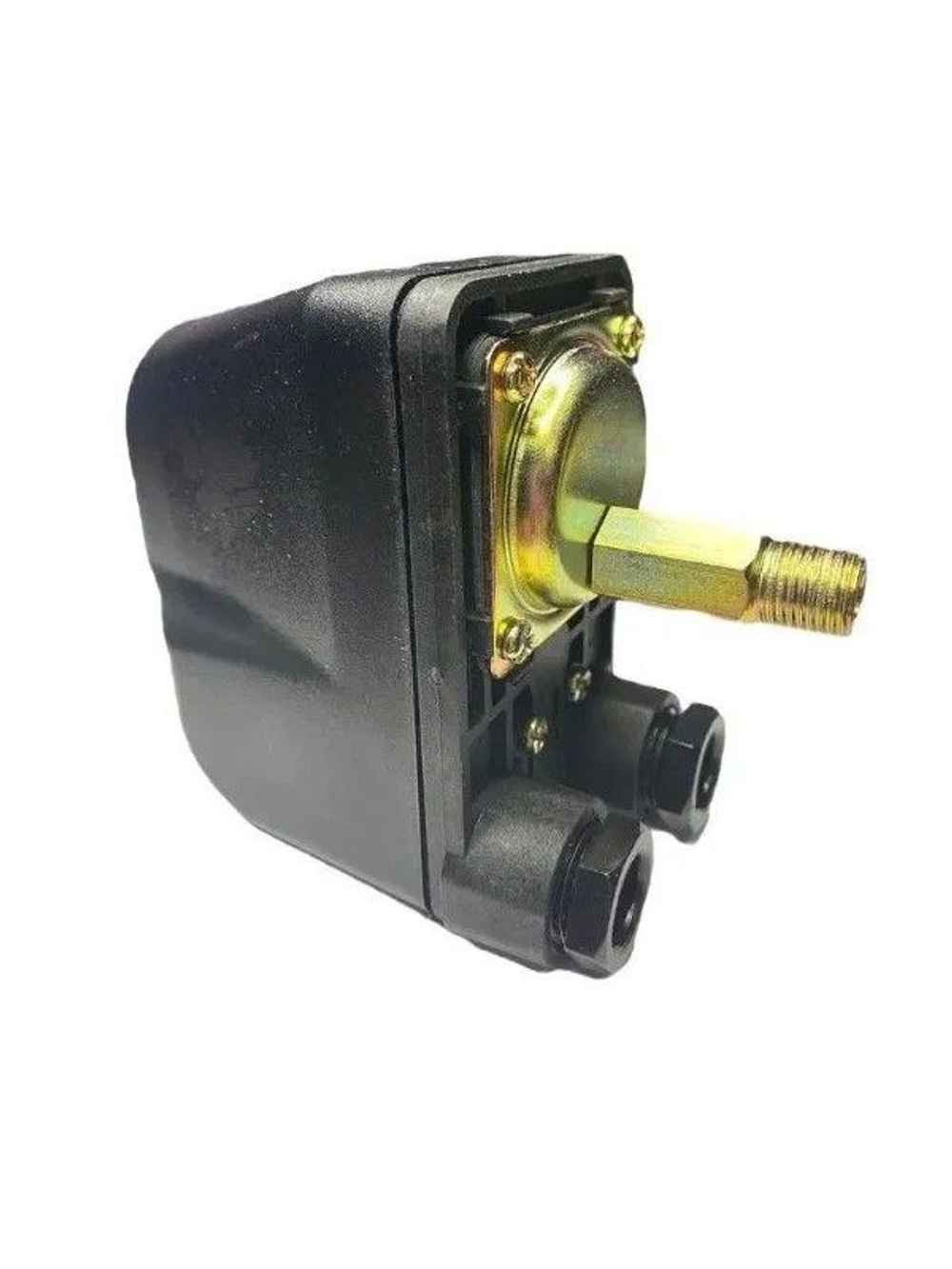

Реле Давления ZEGOR SK-9C 2-4 бар наружная резьба

Назначение

Реле давления ZEGOR SK-9C предназначено для автоматического включения и выключения электрического насоса. Реле давления может быть одним из элементов насосной станции. Реле включает насос при понижении давления в системе до 2 атм. и отключает при достижении порога давления 4 атмосферы (заводская настройка). Регулировать давления включения и разницы между включением и выключением можно с помощью регулировочных винтов.

Настройка

Для изменения заводской настройки реле давления для насоса, необходимо: отключить реле от электропитания; отвинтить пластмассовый винт и снять с реле крышку; винт от большой пружины регулирует давление включения насоса (вращением по часовой стрелки — увеличивается давление включения, против часовой — уменьшается давление выключения; винт от малой пружины регулирует дельту (разницу) между давлением включения и отключения насоса (вращением гайки (малой пружины) по часовой стрелке, увеличивается разность между давлением включения и выключения электронасоса (и наоборот). Настройку на определенное давление необходимо производить с использованием манометра.

• Тип блока: механическое реле SK-9C.
• Заводская настройка: 2–4 бар.
• Рабочий диапазон давления: 1,4–5,5 бар.
• Резьба: 1/4".
• Мощность насоса: до 1,5 кВт.
• IP: 54.
• Max. температура воды: 40 °C.
• Автоперезапуск: —.
• Негорючие материалы: +.
• Вид подключения: винт.
• Максимальный рабочий ток: 16 А.
