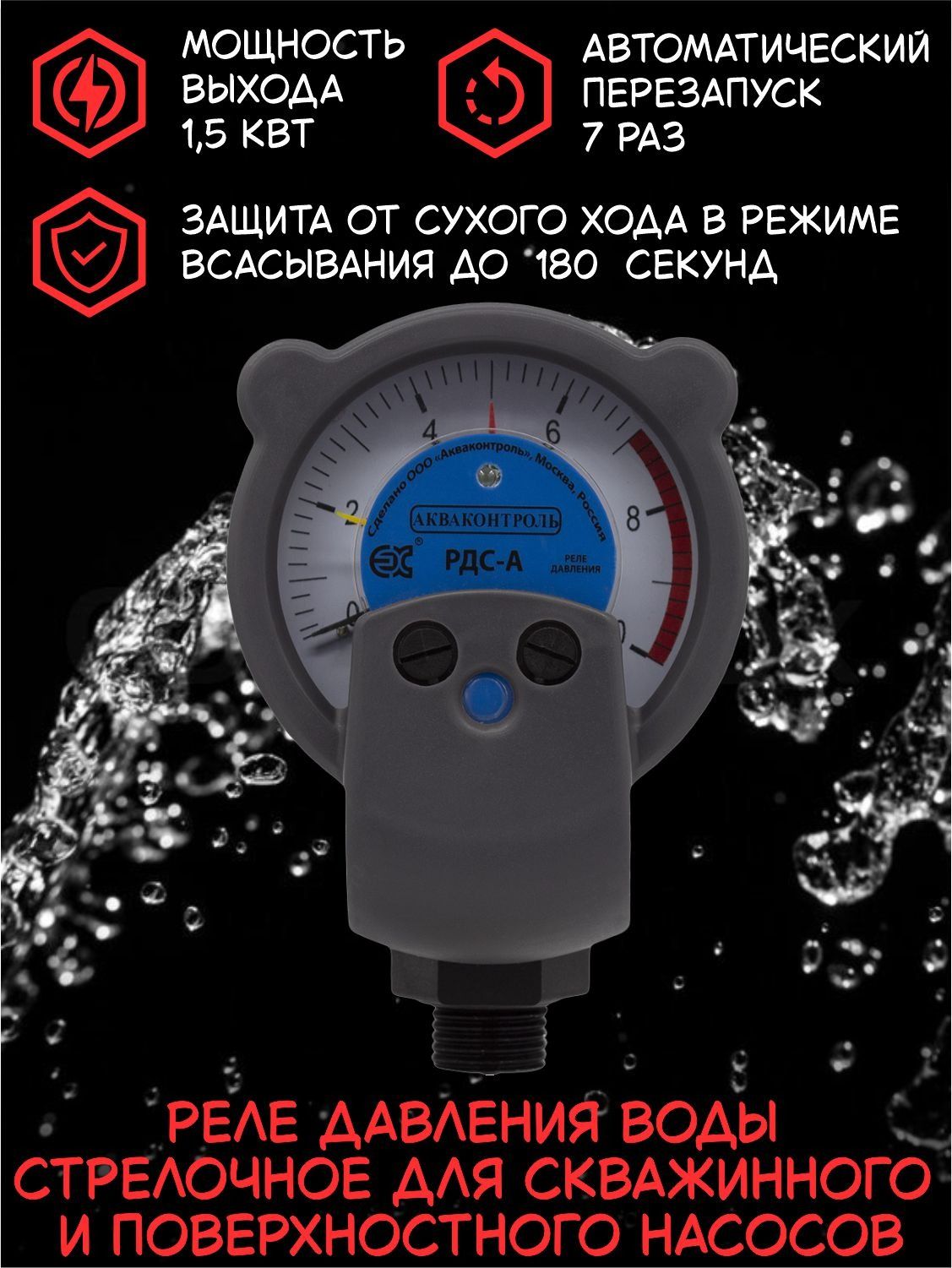

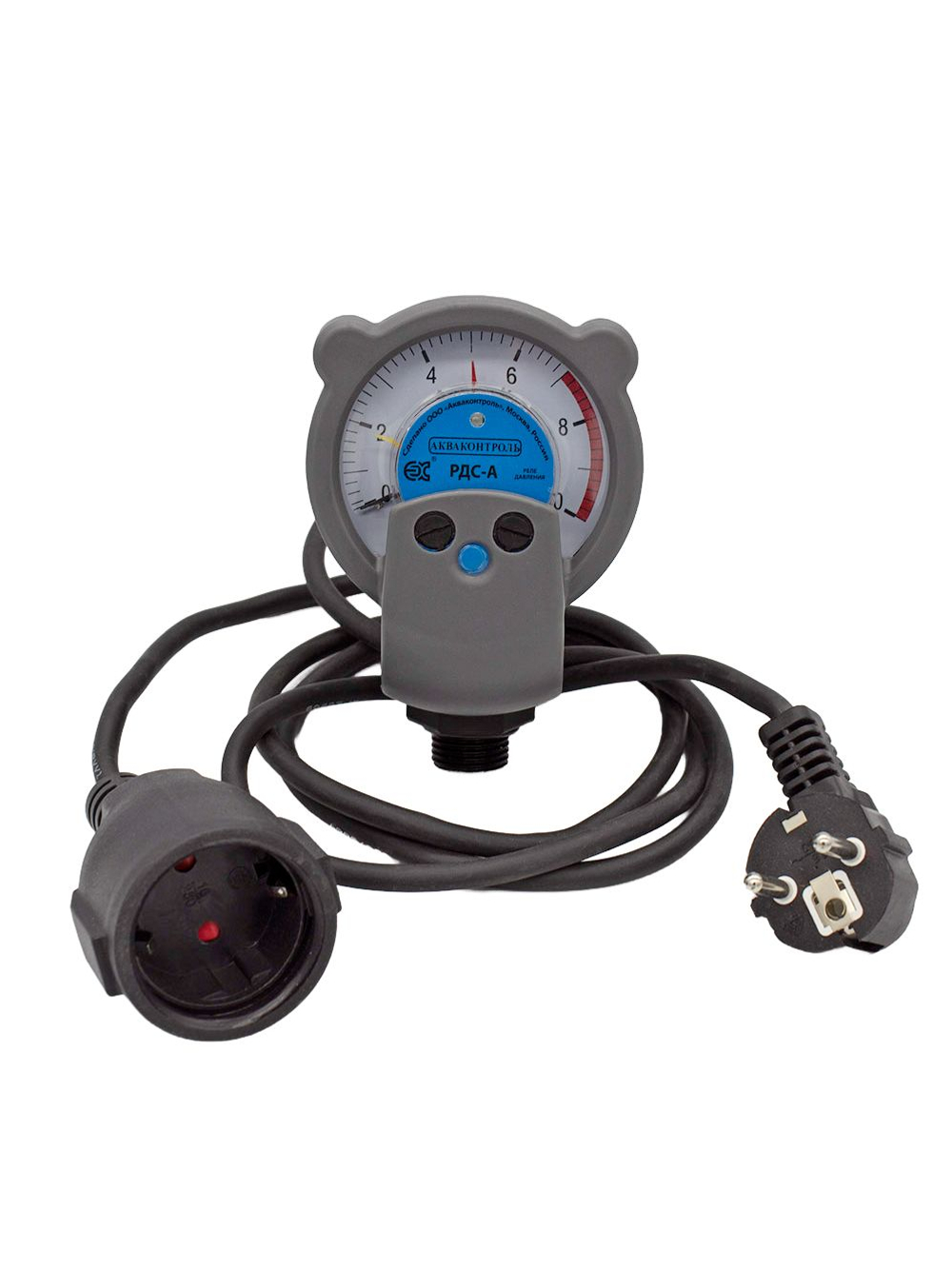

Реле давления воды стрелочное для скважинного и поверхностного насосов РДС-А Акваконтроль (1,5 кВт)

РДС-А предоставляет возможность выбора задержки срабатывания защиты от “сухого хода” 30 или 180 секунд, выключения защиты от “сухого хода” и обеспечивает семикратный автоматический перезапуск насоса для проверки появления воды в источнике согласно Таблице 2, стр 5. Насос будет включён снова через T минут для проверки появления воды в источнике. При отсутствии воды в источнике цикл отключений и проверок будет повторяться. Если после 7-го включения в источнике не появится вода, насос будет выключен окончательно. Для включения насоса необходимо убедиться в наличии воды в источнике и нажать на цветную кнопку на передней панели прибора. По умолчанию задержка защиты от “сухого хода” установлена 30 секунд.



Назначение:

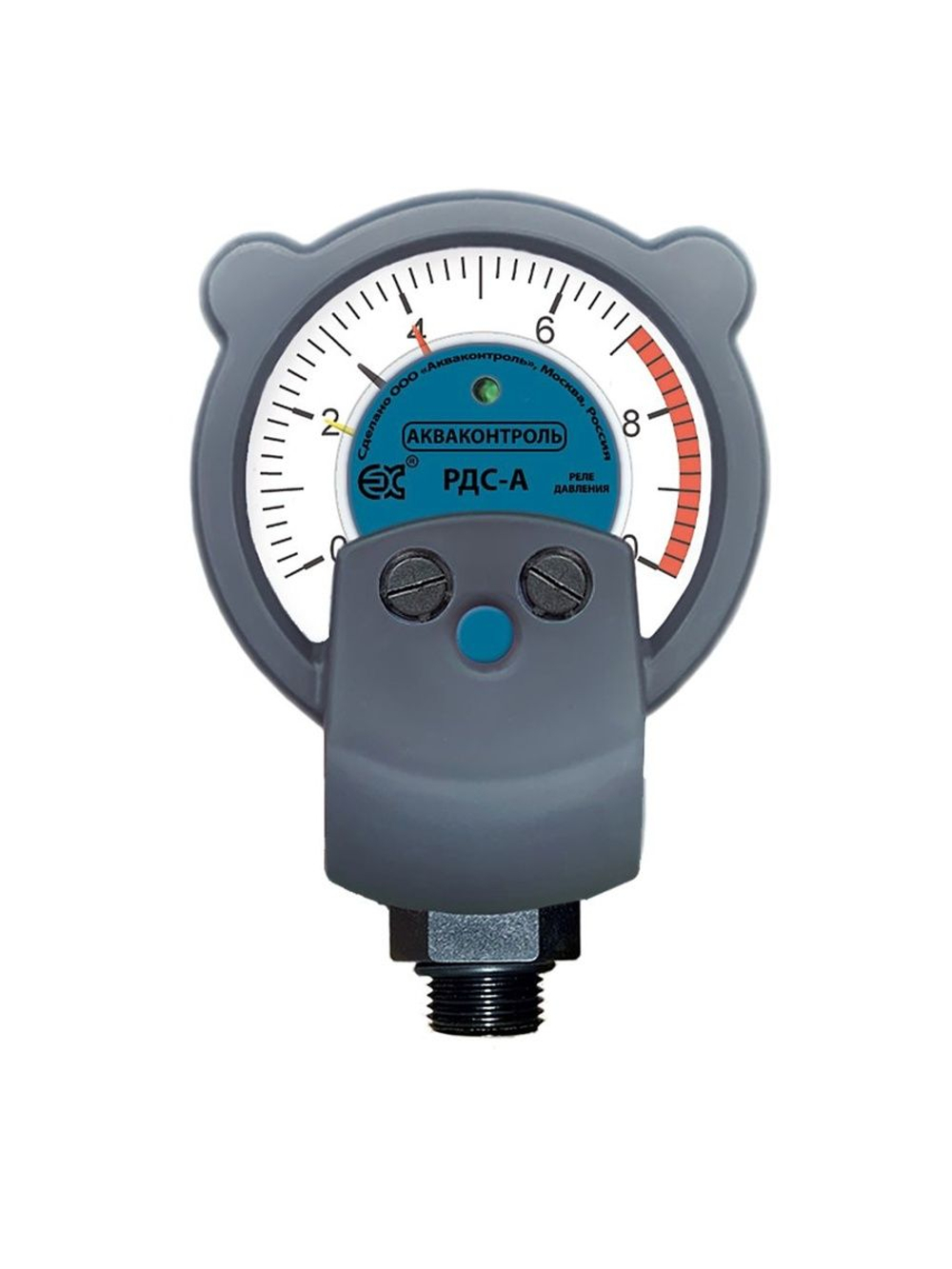

Реле давления стрелочные серии РДС предназначены для автоматизации работы бытового электронасоса (далее – насоса), используемого в системах автономного водоснабжения и полива. Установка пороговых значений давления для включения и отключения насоса производится простым вращением регулировочных винтов на передней панели приборов, которые перемещают цветные указатели. Жёлтый указатель определяет давление включения насоса. Насос включается при снижении давления в системе ниже жёлтого указателя. Красный указатель определяет давление выключения насоса. Насос выключается при достижении давления уровня красного указателя. Контроль текущего давления проводится по чёрной стрелке.



Условия эксплуатации

- РДС предназначено для работы в системе водоснабжения с гидроаккумулятором.

- Климатическое исполнение устройства по ГОСТ 15150-69: УХЛ 3,1* (умеренный/холодный климат, в закрытом помещении без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги).

- Диапазон температуры окружающего воздуха: +10С…+400С.

- Максимальная температура воды в месте установки РДС: + 350С.

- Относительная влажность воздуха: до 98% при температуре +250С

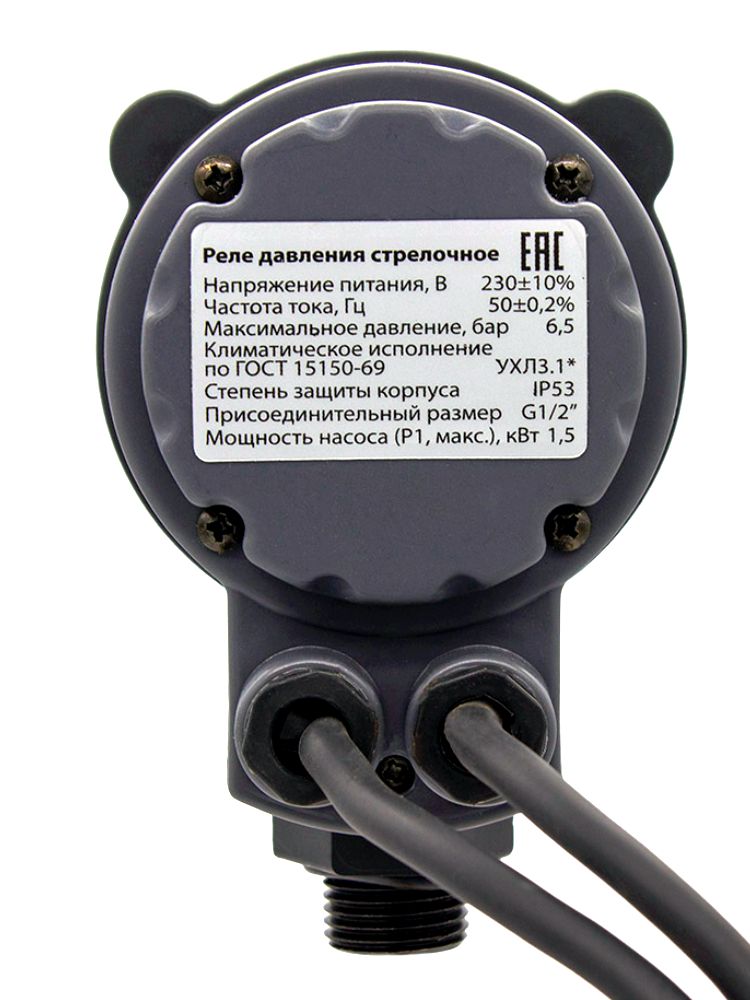

Технические характеристики стрелочного реле давления воды для скважинных насосов EXTRA РДС-30

• Артикул 1201010000
• Серия прибора Серия РДС
• Рабочее напряжение 230 В ± 10%
• Назначение Реле давления для водоснабжения
• Тип выхода Прямое включение (P1max=1,5 кВт)
• Мощность выхода (P1) 1,5 кВт
• Степень защиты корпуса IP43
• Присоединительный размер G1/2''
• Тип датчика давления Трубка Бурдона
• Максимальное измеряемое давление 6,5 бар
• Погрешность измерения давления 10%
• Тип индикации давления Стрелочный циферблат
• Защита от с/х в режиме всасывания 30 / 180 секунд
• Защита от с/х в режиме расхода 30 / 180 секунд
• Автоматический перезапуск 7 раз
• Количество авт. Перезапусков Фиксированное, 7 раз
• Задержка включения и выключения Фиксированная, 2 секунды
• Монтаж на трубопровод Да
• Для насосов до 1,5 кВт Да
• Масса брутто 640 грамм
• Размеры упаковки (длина, ширина, высота) 140х120х120 мм
