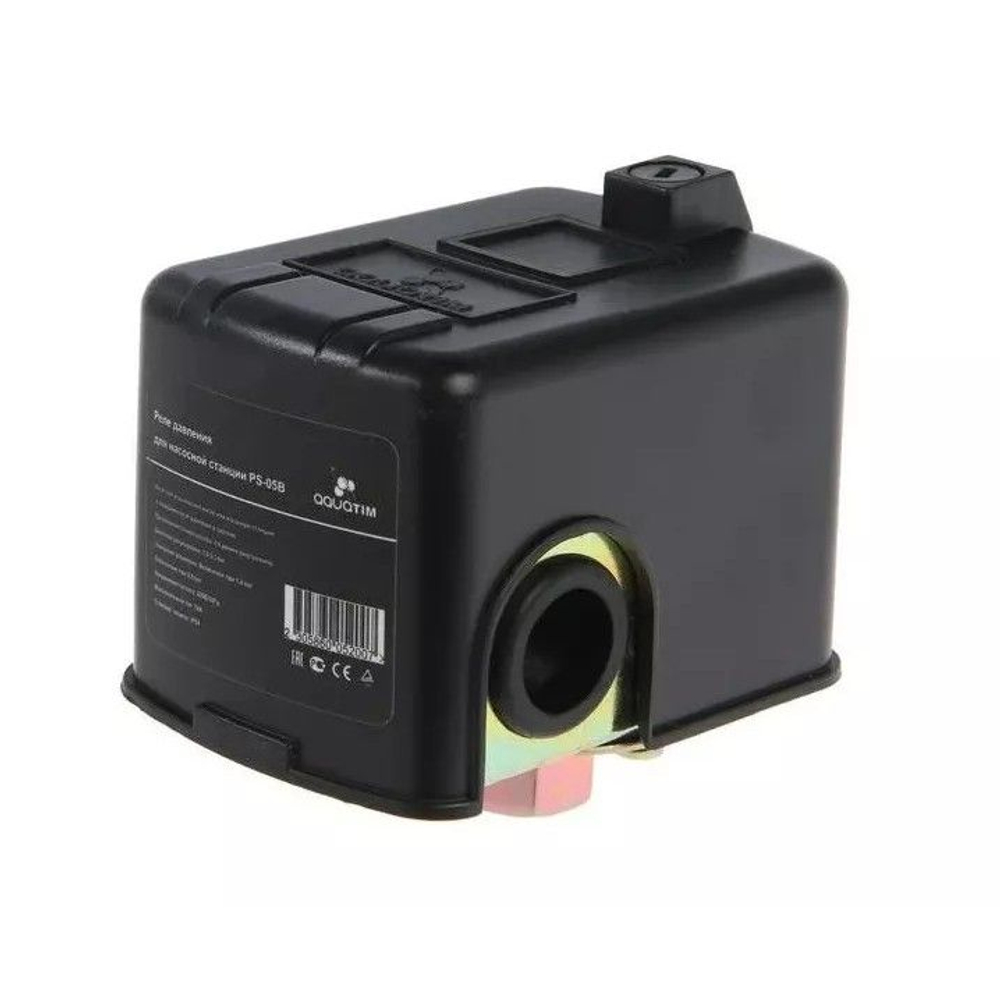

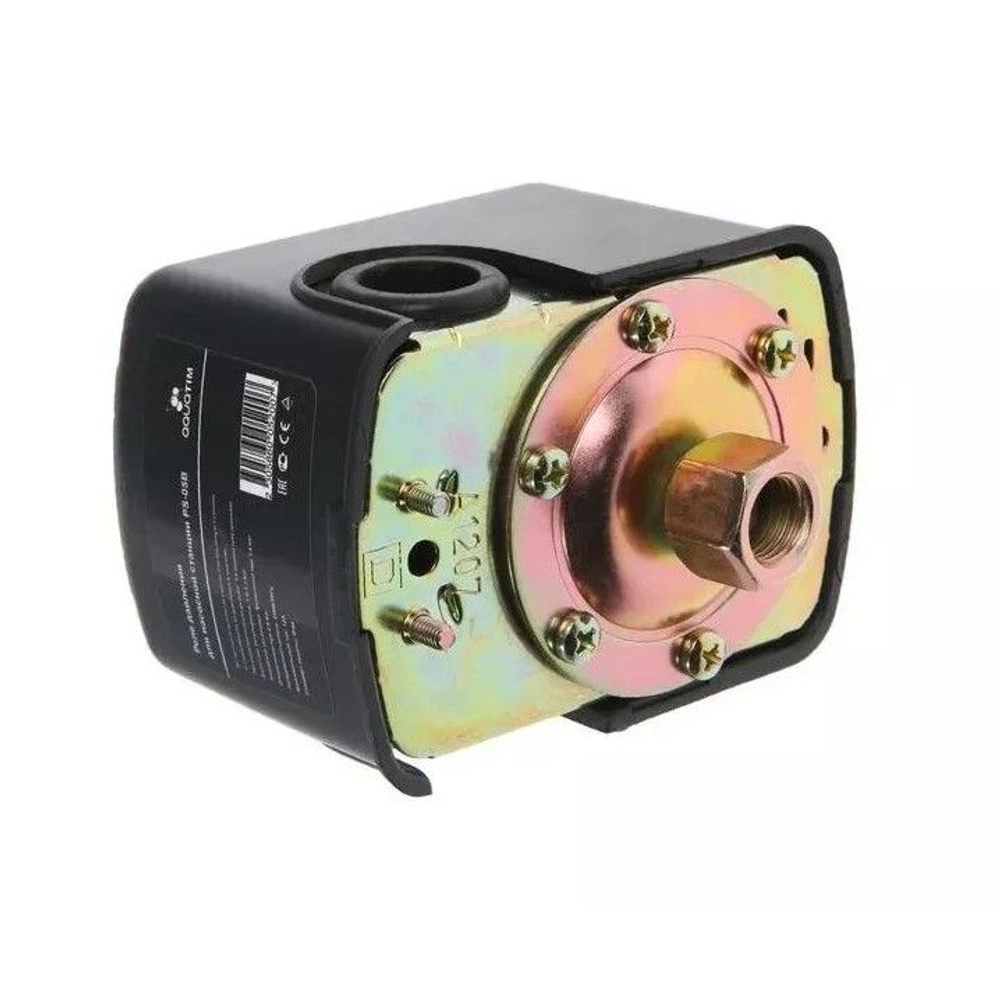

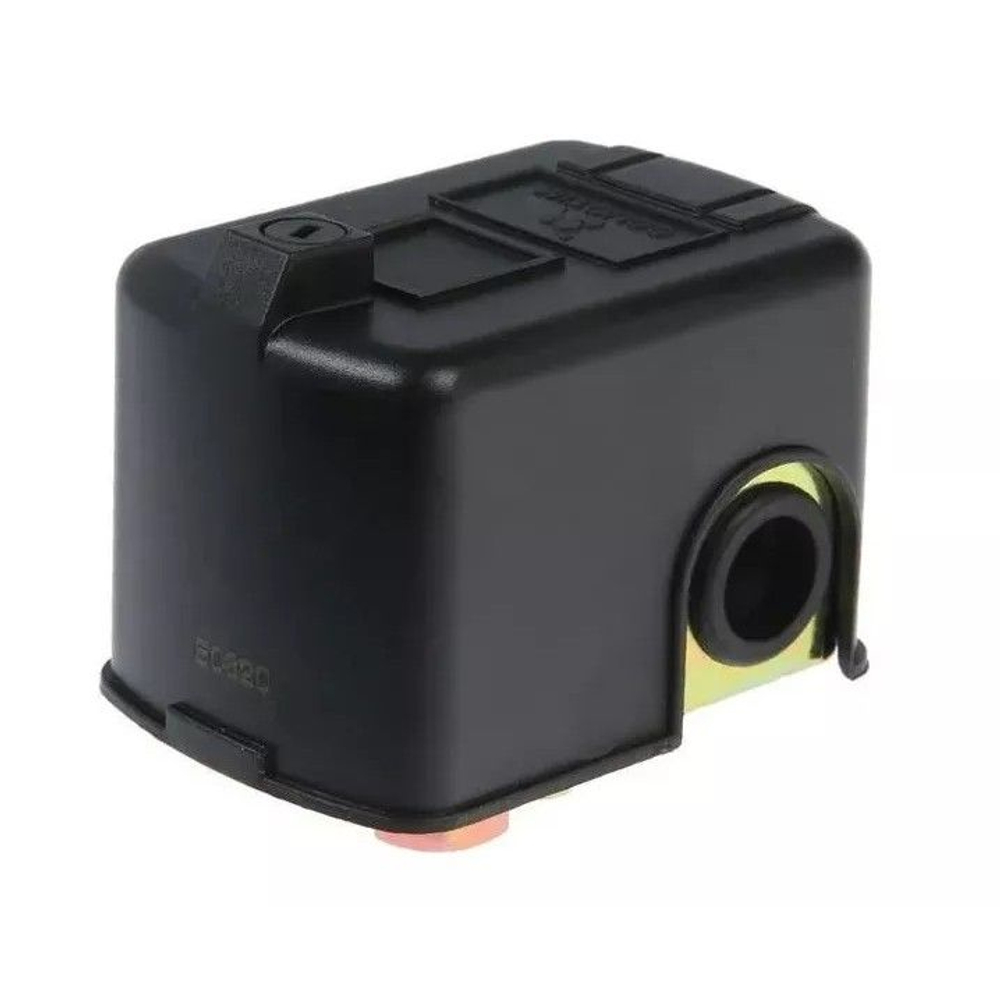

Реле давления PS-05В с накидной гайкой 1/4 AQUATIM

Артикул PS-05B

Подключение 1/4 накид.г.

Напряжение 220V

Частота 50Hz

Ток 12A

Мощность 2200(1500)W

Давление вкл.-выключения 1.4-2.8bar

Макс.давление 6bar

Раб.тем.(град)1-55

Реле давления PS-05B

Системы водоснабжения можно контролировать и управлять по разным параметрам - по уровню воды, давлению, температуре. Наиболее часто встречается управление по давлению. Одним из самых простых и популярных элементов домашней автоматики в этом случае является реле давления

Это реле предназначено для управления электрическими насосами для подачи воды в дом. При помощи реле насос будет работать четко в заданном режиме давления. При минимальном давлении контакты замкнутся и насос включится, а при достижении максимального давления контакты разомкнутся и насос выключится.

Это двухконтактное реле для коммутации электроцепей, которое срабатывает по давлению воды в системе. Внутри его корпуса располагается электрические контакты, которые управляются мембраной.

Реле давления чаще всего подключается к насосной станции с помощью специального пятерного переходника. Кроме реле давления к переходнику подключаются труба от насоса, труба от источника водоснабжения, гидроаккумулятор и манометр.

Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды. Реле давления автоматически управляет включением и отключением насоса.

При подключении реле к переходнику (присоединительный размер- 1/4"), вода давит на мембрану, которая нажимает на пружины, управляющие электрическими контактами. Контакты реле включаются последовательно с электродвигателем насоса и подают на него напряжение питания.

Принцип действия реле давления очень простой. Если в системе давление упало ниже уровня включения (1,4 бар или предварительно настроенной величины), то в этом случае контакты замкнутся и реле включит насос, а если в системе давление будет выше уровня выключения (2,8 бар или также предварительно настроенной величины), мембрана давит на пружины, контакты разомкнуться и насос автоматически выключится. При падении давления ниже заданного значения процесс повторяется.

Таким образом реле давления применяется для того, чтобы автоматически поддерживать давление воды в системе водоснабжения в рабочем диапазоне 1,4 - 2,8 бар (заводские настройки давления) или 1 - 5 бар (ручные настройки).

На заводе эти реле настраивают по существующим стандартам и нормам. Настройки, как правило, менять не потребуется, потому что они наиболее оптимальные. Иногда возникает необходимость настроить реле на собственные, отличные от заводских параметры срабатывания. Добиться желаемого результата в регулировке можно путем вращения двух прижимных гаек в различные стороны.

Для этого нужно снять крышку с реле. В корпусе находятся две гайки - большая и маленькая. С помощью большой гайки можно установить давление отключения насоса. Для увеличения порога срабатывания нужно подкрутить ее по часовой стрелке и проверить давление. С помощью второй гайки можно изменить разность между давлением включения и выключения насоса как в большую, так и в меньшую сторону.

Все эти настройки нужно выполнять с использованием манометра. После регулировки реле нужно обязательно закрыть крышку.
