Расширительный бак для системы отопления 25 л Flamco Flexcon 3/4

Расширительный бак Flamco Flexcon предназначен для компенсации температурного расширения теплоносителя и поддержания давления в системах отопления и холодного- снабжения.

Корпус бака изготовлен из высококачественной обработанной углеродистой стали, покрытой порошковой краской красного цвета (RAL 3002). Капсульная незаменяемая мембрана выполнена из EPDM. Материал газового клапана - латунь. Защитный колпачок газового клапана и резьбового ниппеля выполнен из пластика, фланец - из оцинкованной стали, резьбовой ниппель - из углеродистой стали.

Бак имеет вертикальное исполнение и предназначен для настенного монтажа. Подключение к системе расположено снизу бака и имеет размер 3/4".

Условия эксплуатации. В качестве рабочей среды рекомендуется использовать воду и растворы гликолей (до 50%) с температурой от -10°C до +70°C с допустимым кратковременным превышением до +110°C. Рабочее давление не должно превышать 6 бар.

Преимущества мембранных баков Flamco Flexcon R

✔ БЫСТРАЯ И УДОБНАЯ ЭКСПЛУАТАЦИЯ В расширительных мембранных баках до 110 л подключение к системе расположено снизу бака, что существенно увеличивает срок службы мембраны капсульного типа в отличие от конструкций баков с подключением сверху. Мембрана капсульного типа при подключении сверху подвержена большей деформации и повреждениям при заявленных 50 000 циклов срабатывания.

✔ НАДЁЖНОСТЬ Надёжность корпуса, выполненного из высококачественной обработанной углеродистой стали, подтверждена расчётом на прочность в соответствии с европейской директивой PED 97/23/EC («Оборудование, работающее под давлением»). Толщина стенок корпуса защищена от проникающей коррозии в течение не менее 10 лет.

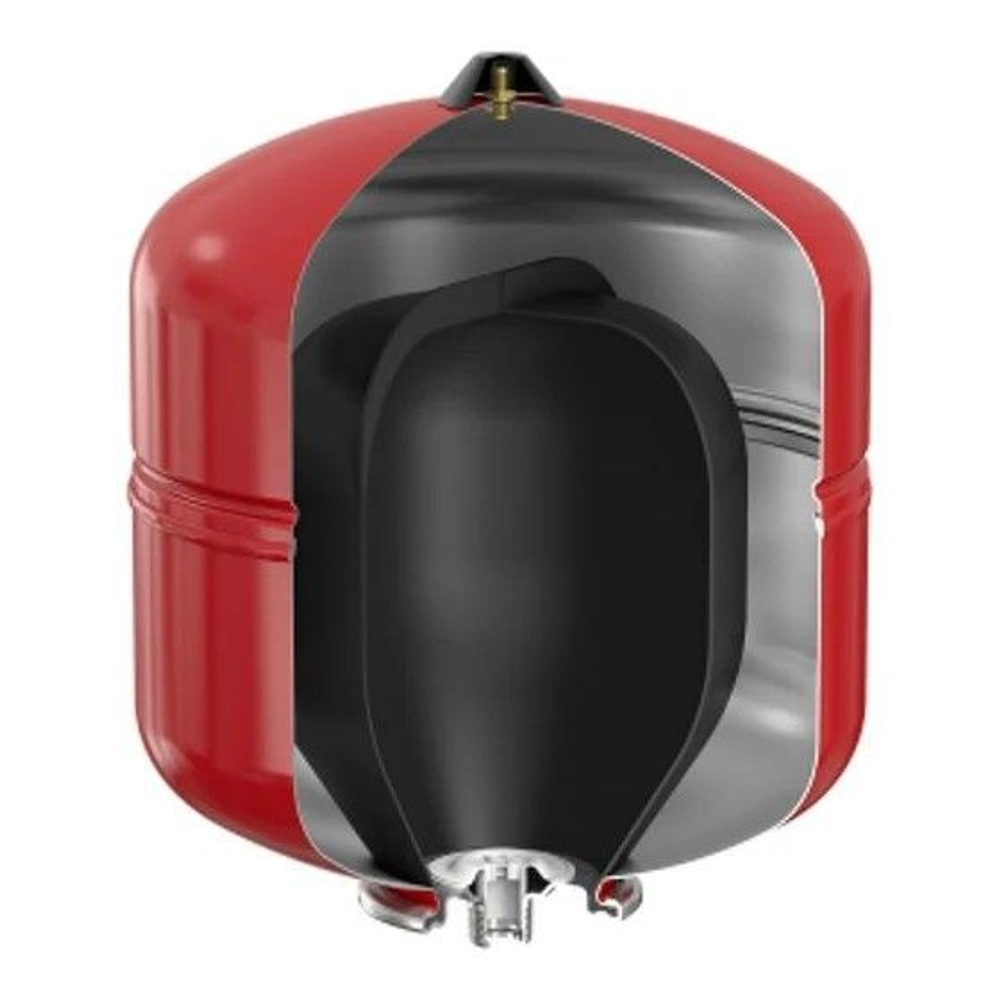

✔ УНИКАЛЬНЫЕ МЕМБРАНЫ ИЗ ЕВРОПЫ В расширительных мембранных баках Flamco Flexcon R применяется уникальная по форме и свойствам мембрана камерного типа из EPDM. Её физико-химические свойства, а также усиленный пояс в месте крепления позволяют использовать по максимуму всю ёмкость бака, при этом избегая растяжения и деформации самой мембраны.

✔ ФОРМА КОРПУСА Форма корпусов расширительных баков Flexcon R рассчитана специально для восприятия повышенных давлений при несанкционированном повышении давления в системе, выходе из строя предохранительной арматуры и других неблагоприятных факторах.

✔ КАЧЕСТВО В ДЕТАЛЯХ Защитный пластиковый колпачок предохраняет азотный клапан, резьбовой ниппель от пыли и повреждений. Плотный монтаж азотного клапана позволяет максимально снизить риски изменения предварительного давления. Высокие устойчивые опоры расширительных баков напольного монтажа позволяют надежно закрепить бак, а также обеспечить удобство его обслуживания в процессе эксплуатации.

✔ БЕЗУПРЕЧНЫЙ ВНЕШНИЙ ВИД НАДОЛГО Технология покраски включает несколько этапов. Финальное эпоксидно-порошковое покрытие, нанесённое методом электростатического напыления, и последующая полимеризация в технологической сушильной камере обеспечивают защиту корпуса баков от коррозии и воздействия окружающей среды, включая механические повреждения в процессах перевозки, хранения и эксплуатации.

Указания по монтажу

• При монтаже бака необходимо использовать группы безопасности, включающие предохранительный клапан, дифференциальный манометр и воздухоотводчик.
• Расширительный мембранный бак Фламко должен быть установлен в отапливаемом помещении, легкодоступном для обслуживания месте. Монтаж должен производиться таким образом, чтобы была возможность всестороннего осмотра бака, имелся доступ к газовому клапану и запорной арматуре.

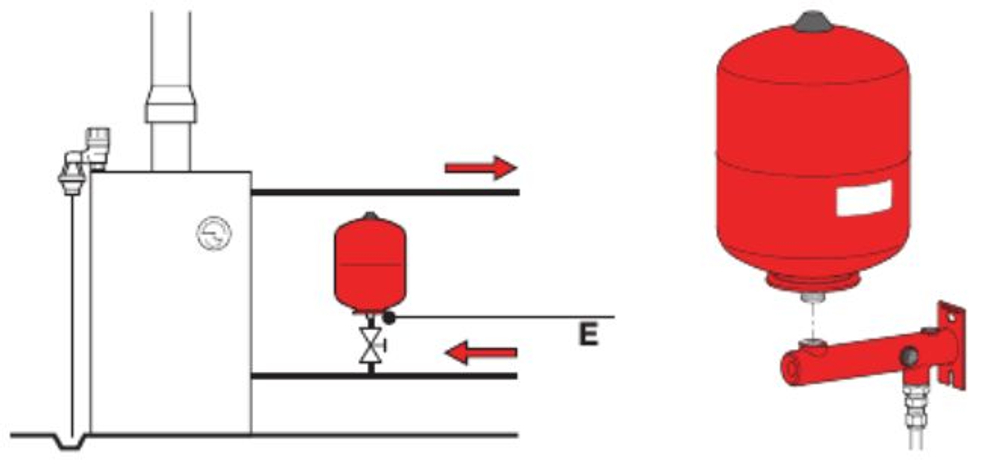

• Расширительный бак рекомендуется устанавливать на обратную линию котлового контура перед всасывающим патрубком циркуляционного насоса. На линии не должно быть сужения трубопровода.
• Подключайте расширительный бак к системе водоснабжения только после промывки системы.
• Расширительный мембранный бак является важным элементом безопасности системы, поэтому отсечная арматура должна иметь защиту от несанкционированного доступа.
• Перед окончательным вводом в эксплуатацию проведите гидравлическое испытание системы отопления

Расширительный бак Flexcon 16027RU 25 л для теплоснабжения/холодоснабжения Flamco RG008Q19ANV2CO предназначен для закрытых систем теплоснабжения (в соответствии с EN12828) и холодоснабжения.

• Заполнен азотом для максимально длительного сохранения исходного давления;
• Максимальная температура системы: 120 °C;
• Максимальная температура на мембране: 70 °C;
• Прошел заводскую проверку;
• На резьбу системного подключения не нанесено никакого покрытия, что гарантирует простоту соединения;
• Полностью сварная конструкция;
• Оцинкованный фланец;
• Мембрана: EPDM;
• Возможно добавление до 50% антифриза на основе гликоля;
• Покрытие – эпоксидно-порошковое, красного цвета (RAL 3002).

Технические характеристики Flamco Flexcon 16027RU 25 л

• Вид вертикальный
• Тип подвесной
• Объем 25 л
• Материал фланца металл
• Материал сталь
• Присоединительная резьба 3/4 дюйм
• Вес нетто 3.1 кг
• Форма цилиндрический
• Область использование для систем холодного и теплоснабжения
• Цвет красный
• Min рабочая температура -10 °С
• Мах рабочая температура 70 °С
• Min рабочее давление 1.5 бар
• Max рабочее давление 6 бар
• Размер 290х463 мм
