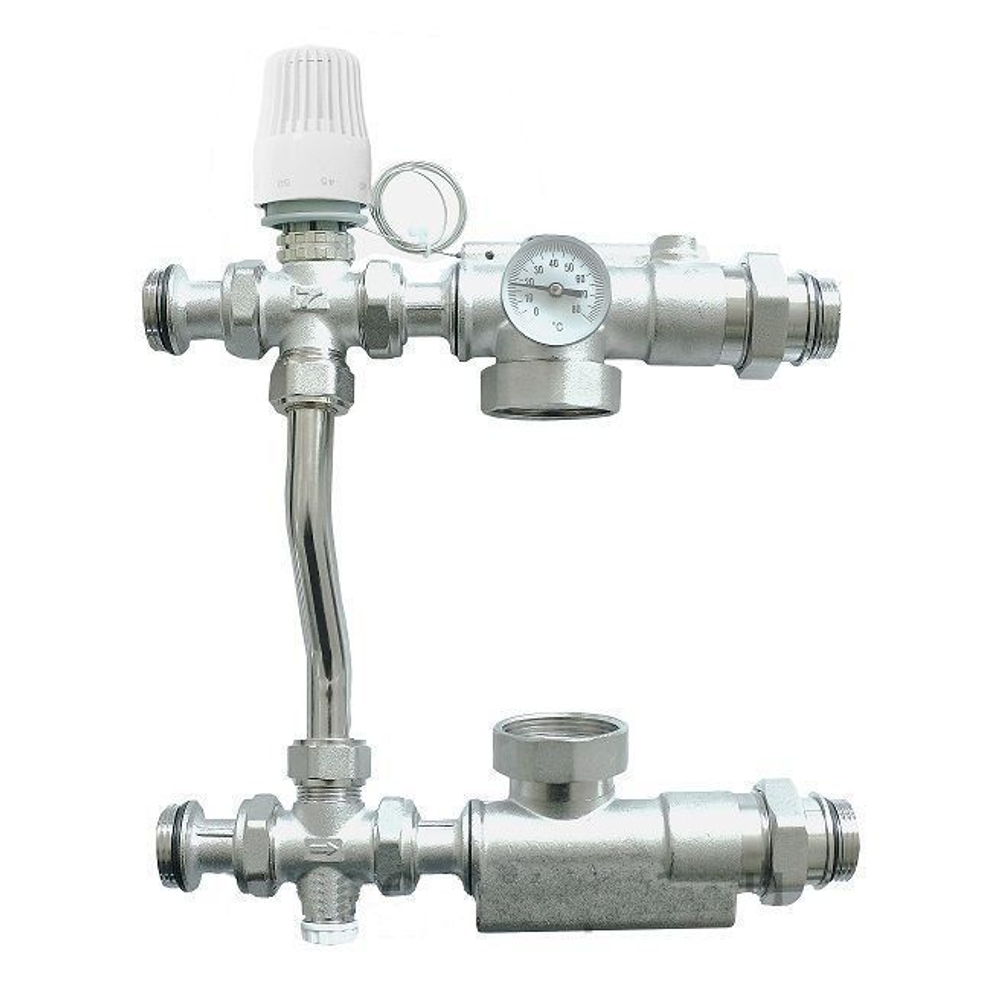

Насосно-смесительный узел без насоса JH-1039 ZEISSLER

Внимание: Насос в комплект не входит !

Насосно - смесительный узел JH-1039 TIM — обеспечивает независимую (автономную) циркуляцию с регулировкой выходной температуры теплоносителя путем смешивания горячей жидкости от котла и охладившейся из отработанной обратки. Насос не входит в комплектацию и докупается отдельно.

Технические характеристики:

• Максимальная to подачи, менее — 80 °C;
• Макс. рабочее давление — 6 бар;
• Max. падение давления на входе и выходе прибора в первичном контуре (ΔP) — 1 бар;
• Тепловая мощность, макс. (при Δto = 10 и скорости 1м/c) — 20 кВт;
• Пределы настройки Δto — от +20 до +60 °C;
• Присоединительные размеры к резьбам системы отопления — 1";
• Размеры подсоединяемого насоса: диаметр — 1½” (маркировка 25);
• Монтажная длина — 130 мм;
• Длина капиллярной трубки — 2м;
• Резьба головки термостата — M30x1,5;
• KVS — 2,1 м³/ч.

Данный узел действует по параллельному механизму

Исходный горячий теплоноситель поступает от котла на балансировочный клапан. Далее, жидкость вытягивается насосом одновременно с подачи и от трехходового термостатического клапана. После него вода уходит на управляемые контура и на устройство Т2, а уже от него в зависимости от положения термоголовки оставшийся объем частично уходит в обратку, а частично снова на подмес. Постоянный оборот теплоносителя обеспечивается циркуляционным насосом и для предотвращения его потенциальной поломки рекомендуем устанавливать дополнительно регулировочный байпас на случай случайного закрытия всех петель теплого пола и осуществления не верных настроек.
