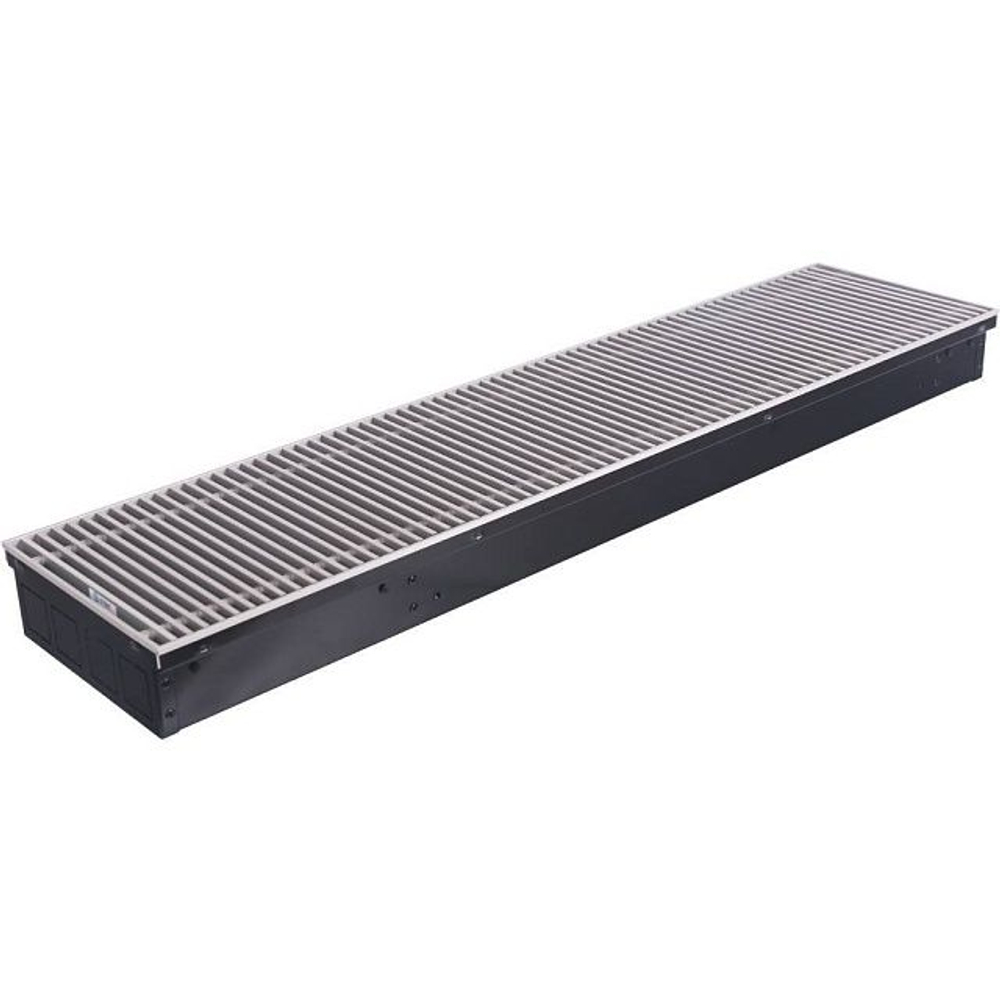

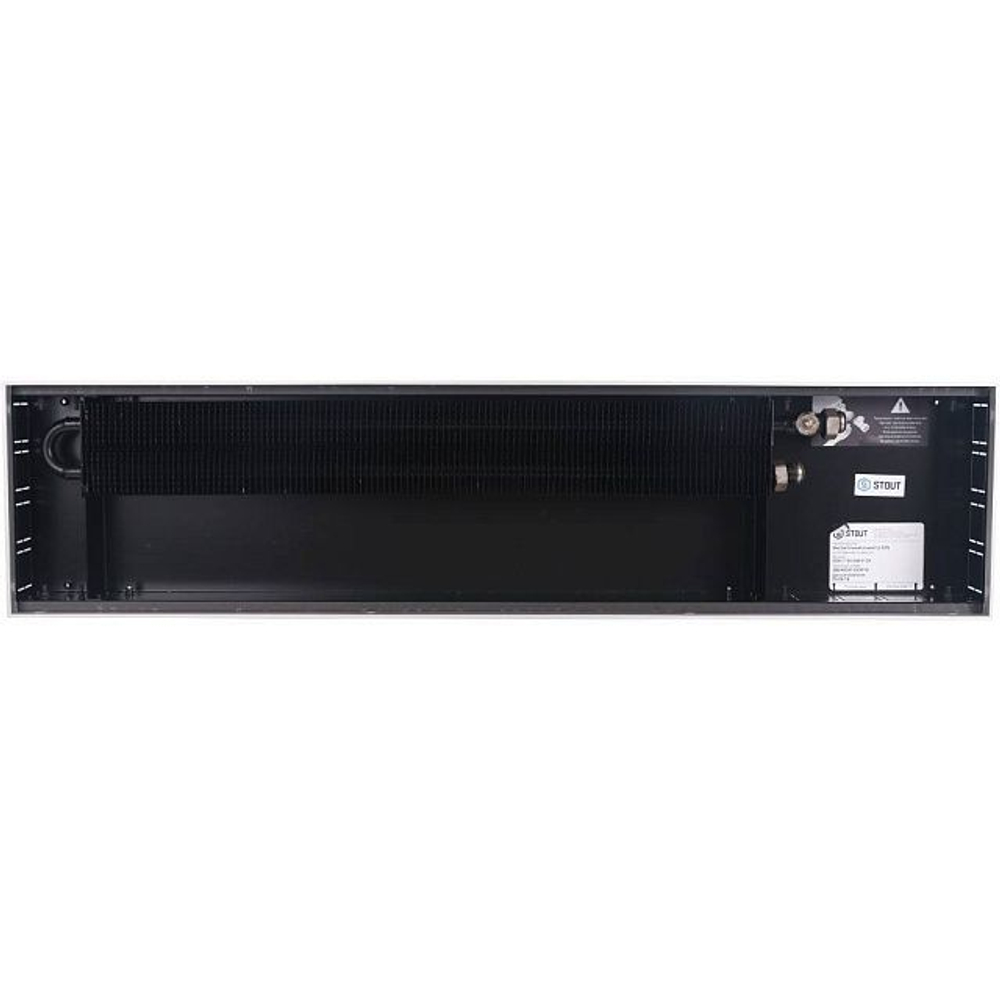

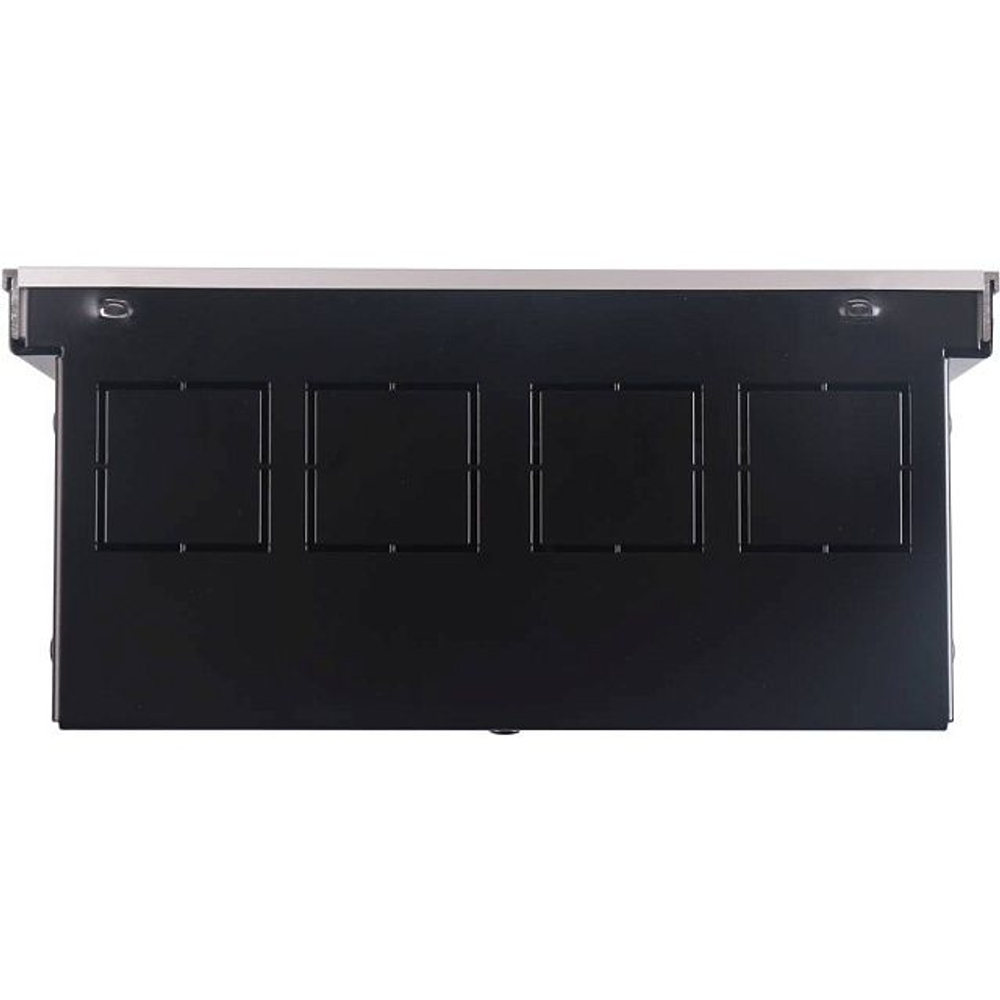

Конвектор внутрипольный Stout SCN 80.240.1000

Внутрипольный конвектор STOUT типа SCN – отопительный прибор конвективного типа, встраиваемый в конструкцию пола и предназначенный для применения в системах водяного отопления жилых и общественных зданий. Прибор может устанавливаться у витражного остекления без нарушения эстетики помещения, защищая людей от ниспадающего от окон потоков холодного воздуха.

Основные технические характеристики

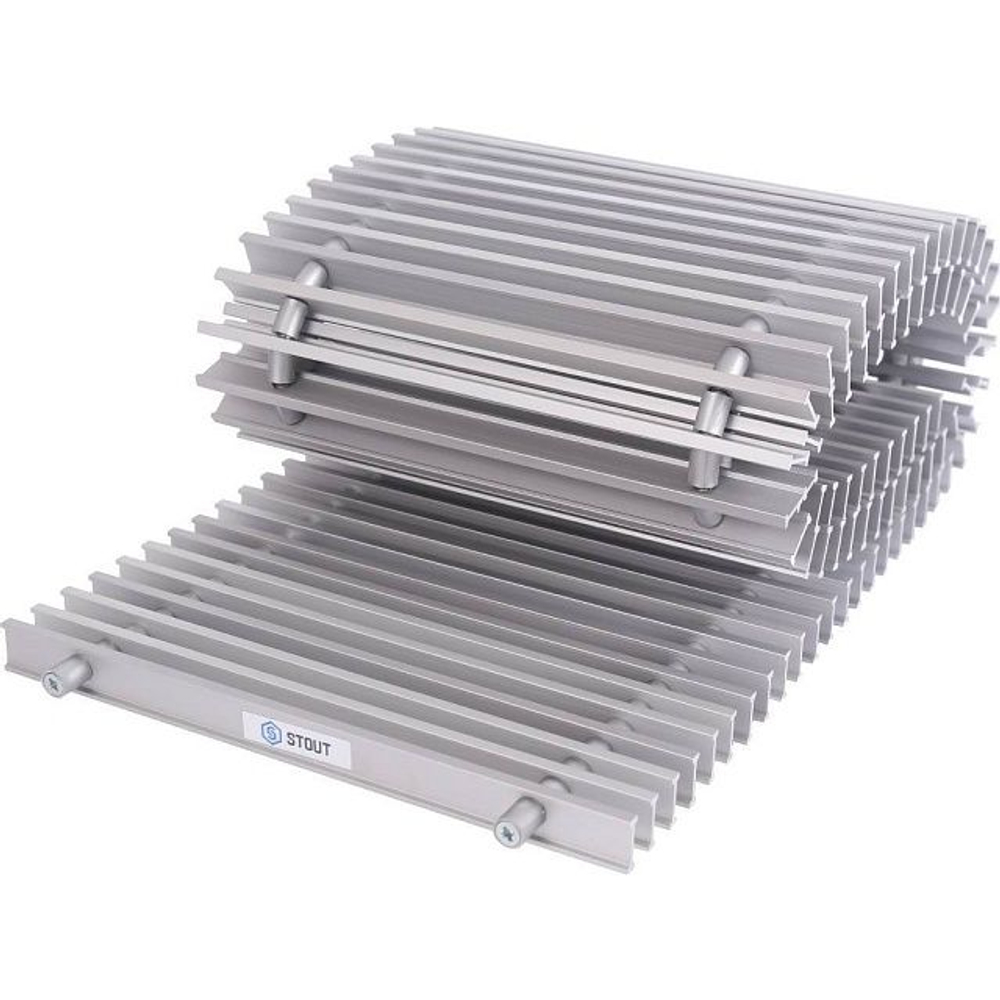

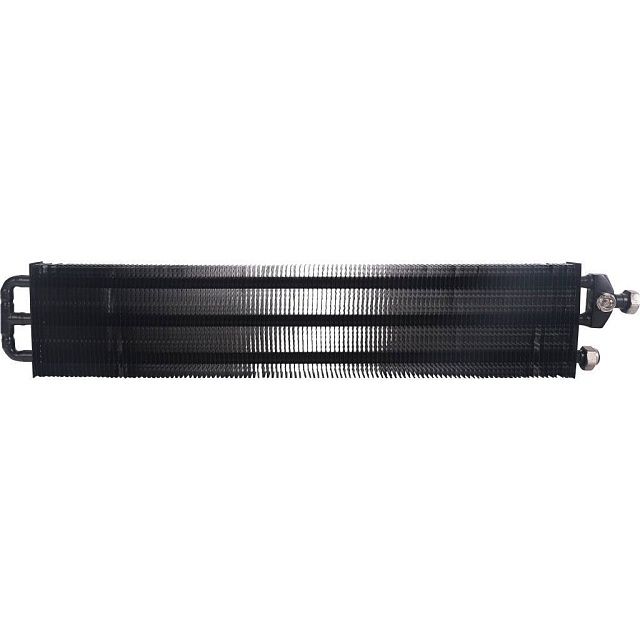

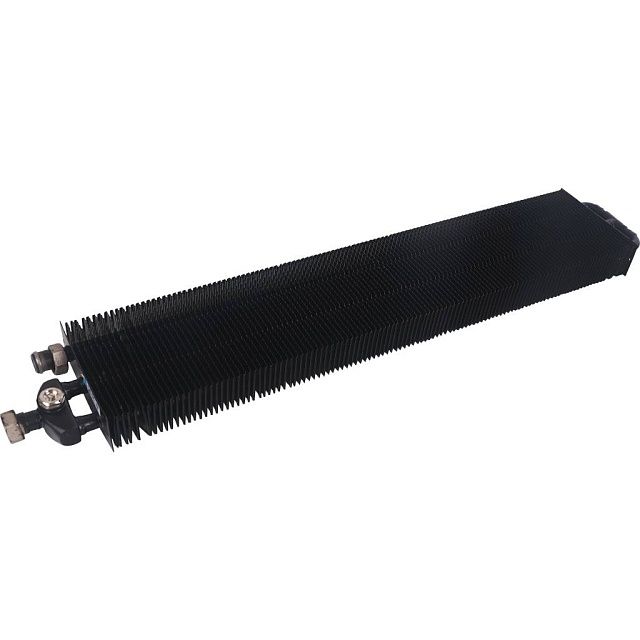

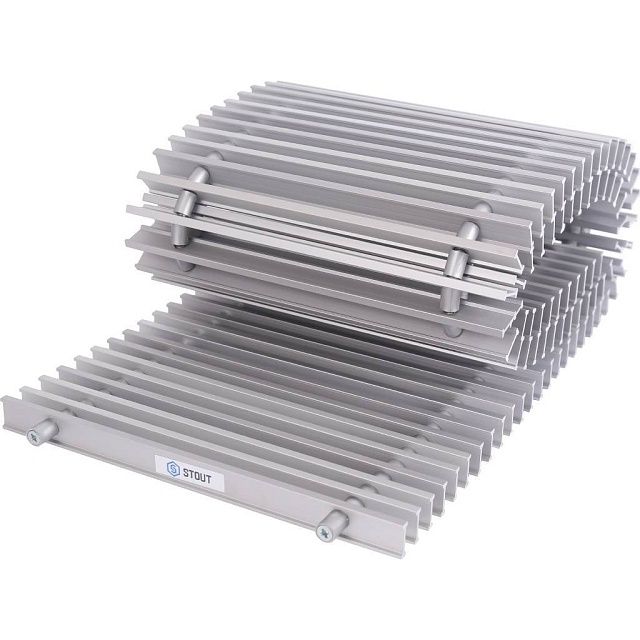

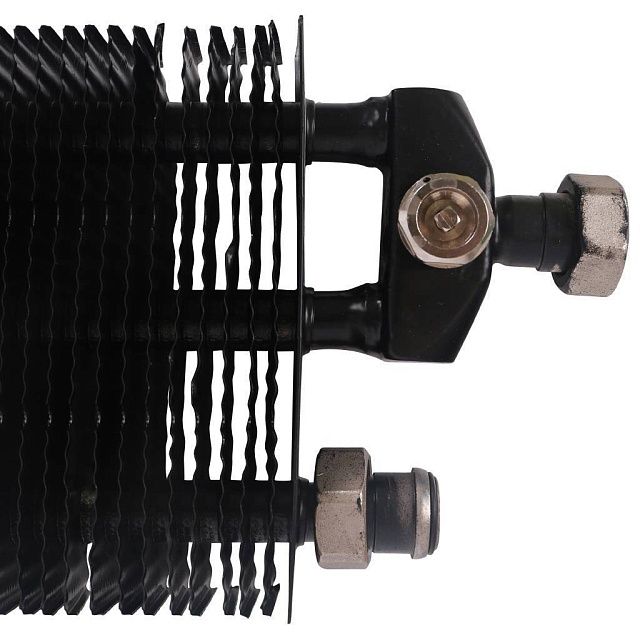

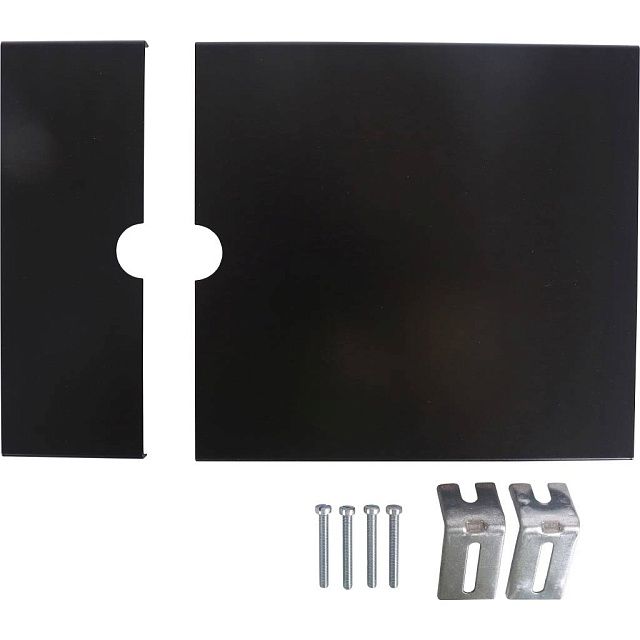

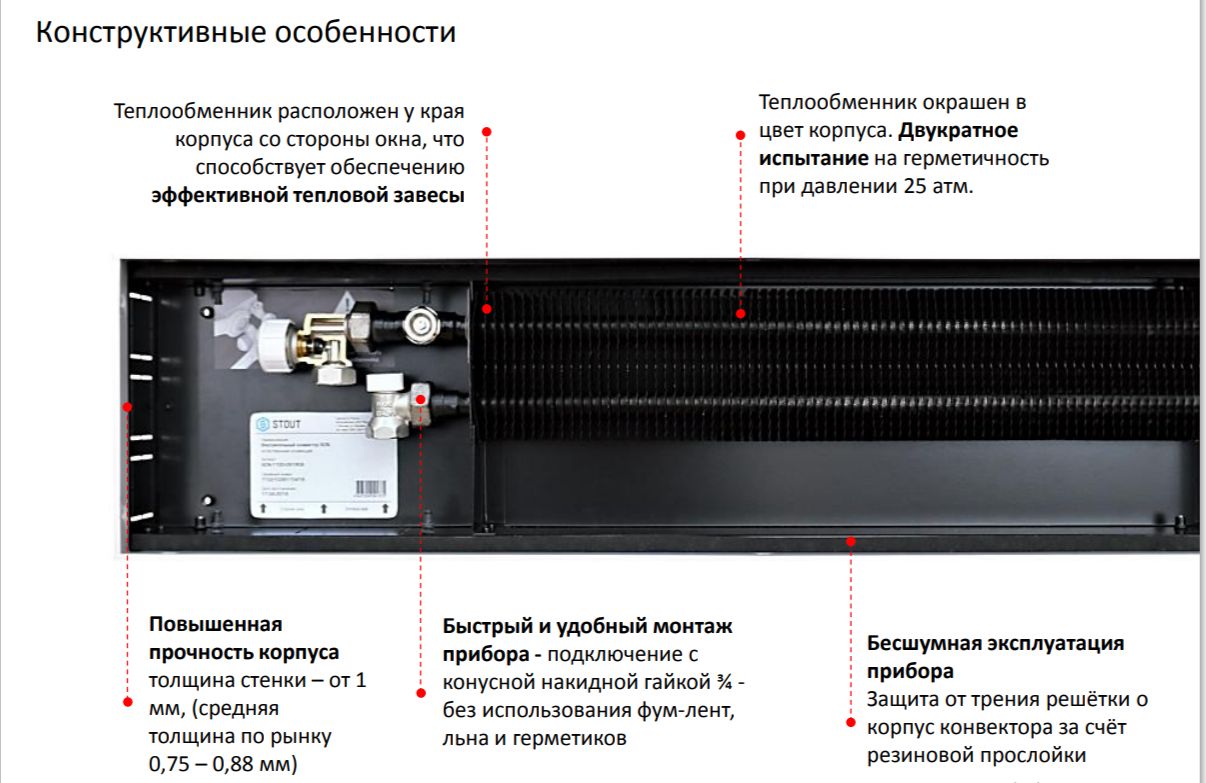

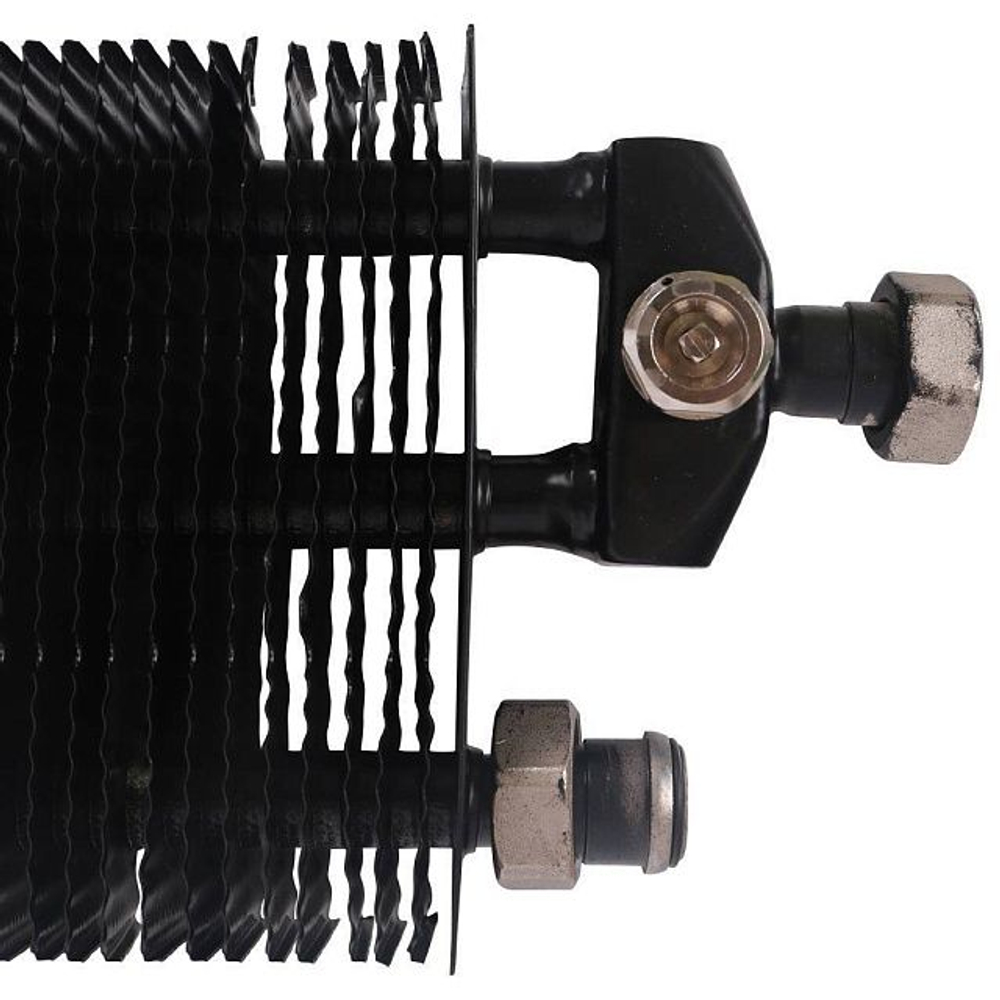

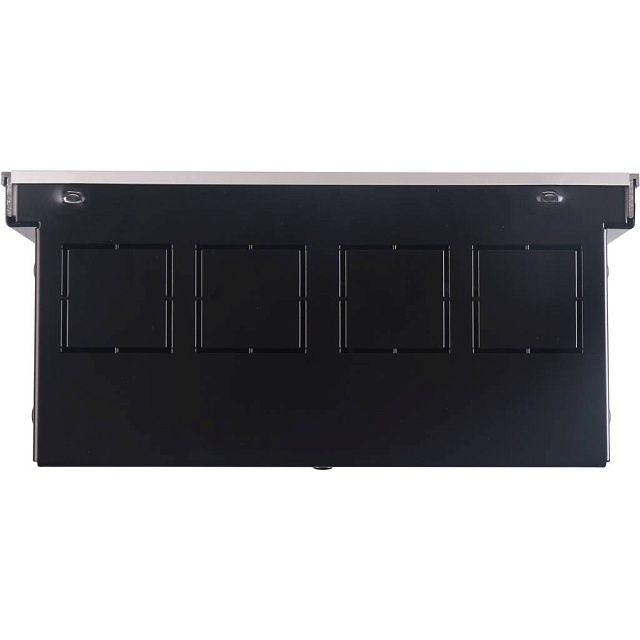

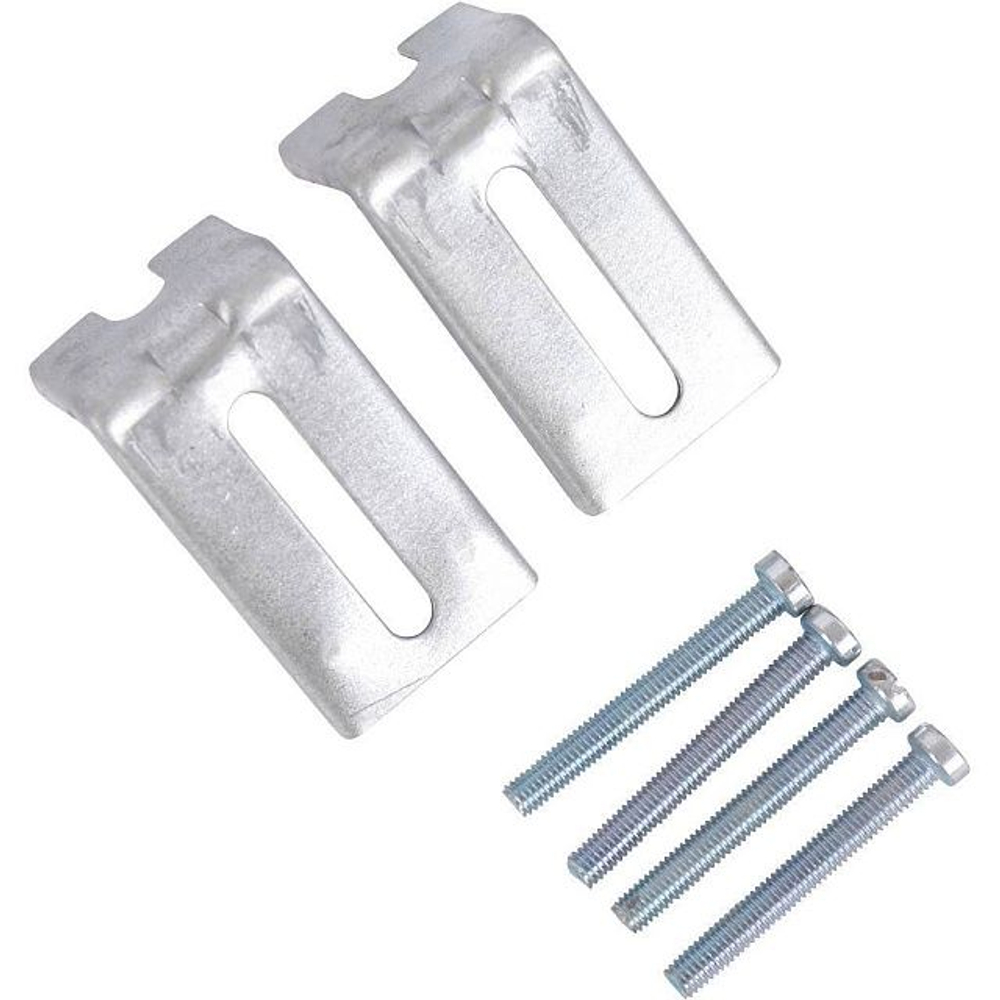

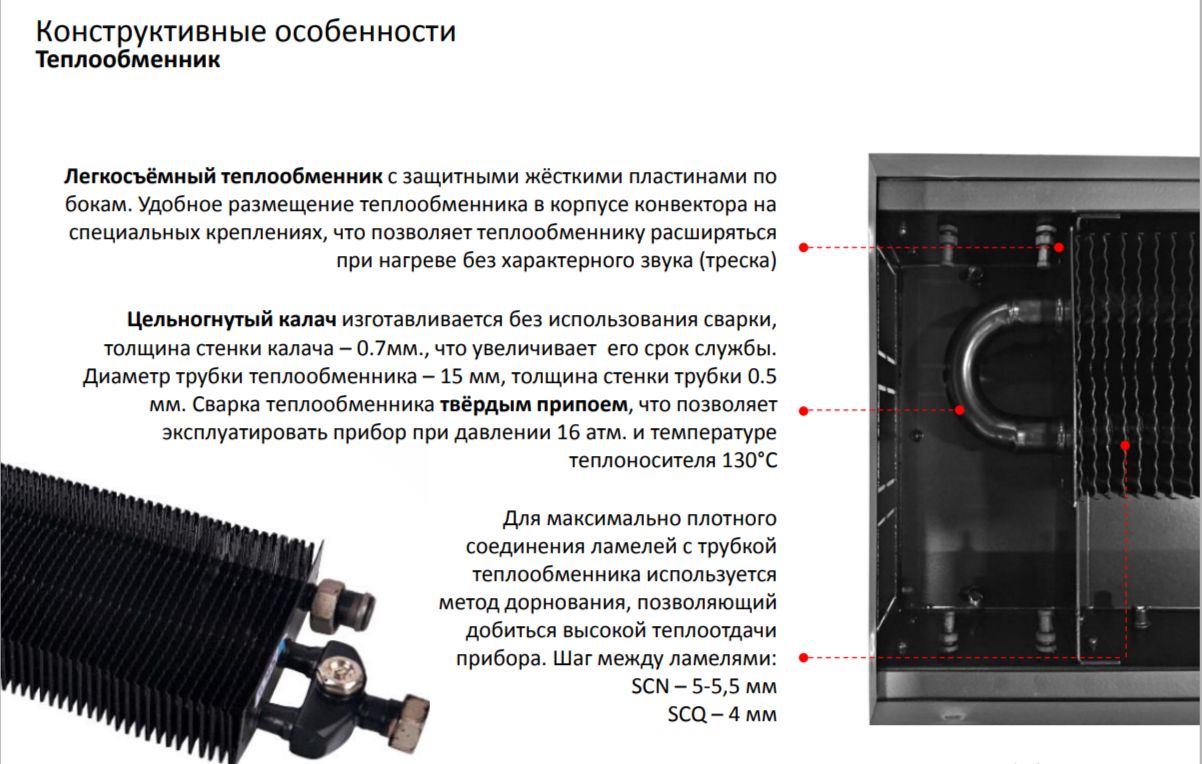

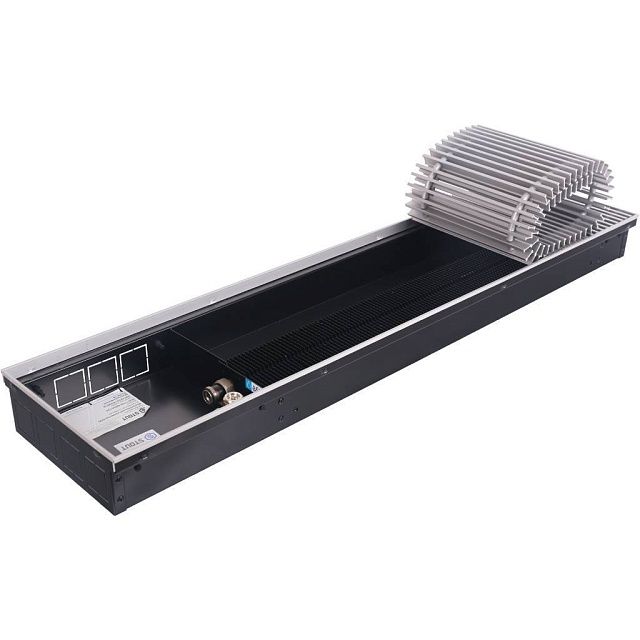

Конвектор типа SCN состоит из корпуса, теплообменника, декоративной решетки и монтажного комплекта . Корпус изготовлен из листовой оцинкованной стали толщиной 1 мм и покрыт черной порошковой эмалью. По верхнему краю корпуса запрессована рамка для установки декоративной решетки . В стенках корпусе предусмотрены отверстия для подключения конвектора к трубопроводам системы отопления. Теплообменник представляет собой круглую медную бесшовную трубу (или несколько труб в зависимости от типоразмера конвектора, объединенных коллекторами) с оребрением из гофрированных в вертикальной плоскости алюминиевых пластин. К концам трубы (или к коллектору) припаяны латунные штуцеры с накидной гайкой G3/4” для соединения теплообменника с запорно-регулирующей арматурой. На штуцере для подвода теплоносителя установлен малогабаритный воздуховыпускной кран с резьбой 3/8”. Декоративная решетка состоит из поперечных алюминиевых профилей, стянутых через втулки пружиной из нержавеющей стали. Такая конструкция решетки позволяет сворачивать ее в рулон при обслуживании элементов конвектора. Ширина профилей и расстояние между ними (9 мм) обеспечивает живое сечение решетки не менее 75%. Для предотвращения возникновения шума при перемещении и вибрации решетки по периметру рамки вклеена полоска из пористой резины. Конвектор устанавливается в канал внутри пола, выравнивается вровень с поверхностью пола регулировочными винтами и закрепляется с помощью штатных ножек . Внутрипольный конвектор работает по принципу свободной конвекции. Воздух помещения опускается через часть решетки в продольный канал между стенкой корпуса и теплообменником и затем, нагреваясь, выходит вверх через другую ее половину.

Технические характеристики:

• Максимальная температура теплоносителя, °С 130
• Направление Отопление
• Область применения для дома, для квартиры
• Стандарт подключения, дюйм 3/4
• Категория Stout Естественная конвекция
• Гарантия, лет 10
• Подгруппа встраиваемые в пол
• Материал корпуса оцинкованная сталь
• Размещение внутрипольный
• Цвет черный
• Материал теплообменника алюминий, медь
• Дополнительно Гарантия: корпус и теплообменник - 10 лет, комплектующие - 1 год

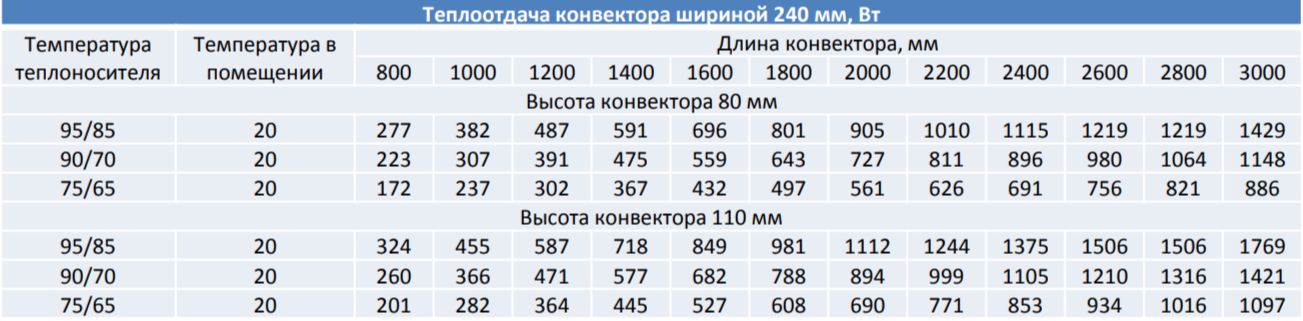

• Теплоотдача, Вт 382
• Глубина, мм 80
• Ширина, мм 240
• Длина, мм 1000
• Тип рамки U-образная
• Тип решетки рулонная
• Подключение конвектора правое
• Гарантия, мес 120
• Макс. рабочее давление, бар 16
• Вентилятор нет
• Материал решетки алюминий
• Масса нетто, кг 7,7
• Тип теплообменника пластинчатый
• Тип конвектора водяной
• Тип конвекции естественная
