Коллектор с гидрострелкой Север V3 (70 кВт, 3 контура 1") вертикальный для котла / системы отопления арт. 1925012 Гидравлический разделитель

Коллекторы с гидрострелкой "Север" для системы отопленияКоллекторы с гидрострелкой – универсальные устройства 2 в 1, включающие в себя функции распределительного коллектора системы отопления и гидравлического разделителя. Коллекторы служат для пропорционального распределения потоков теплоносителя по контурам отопления.

Функция гидрострелки нужна для балансировки гидравлического давления и температуры в системе отопления, а также создания упорядоченного движения теплоносителя в отдельных контурах при минимальных теплопотерях.Установка распределительного коллектора с гидрострелкой бренда Север в котельной обеспечивает уменьшение или полностью исключает взаимосвязь при работе нескольких насосов разных смесительных групп, позволяя обеспечить равномерную подачу теплоносителя во все контуры.

Коллектор совмещенный с гидравлическим разделителем устанавливается в котельной при наличии более двух отопительных контуров (например, нескольких контуров радиаторного отопления и теплого пола).

Особенности коллектора с гидрострелкой Север V3

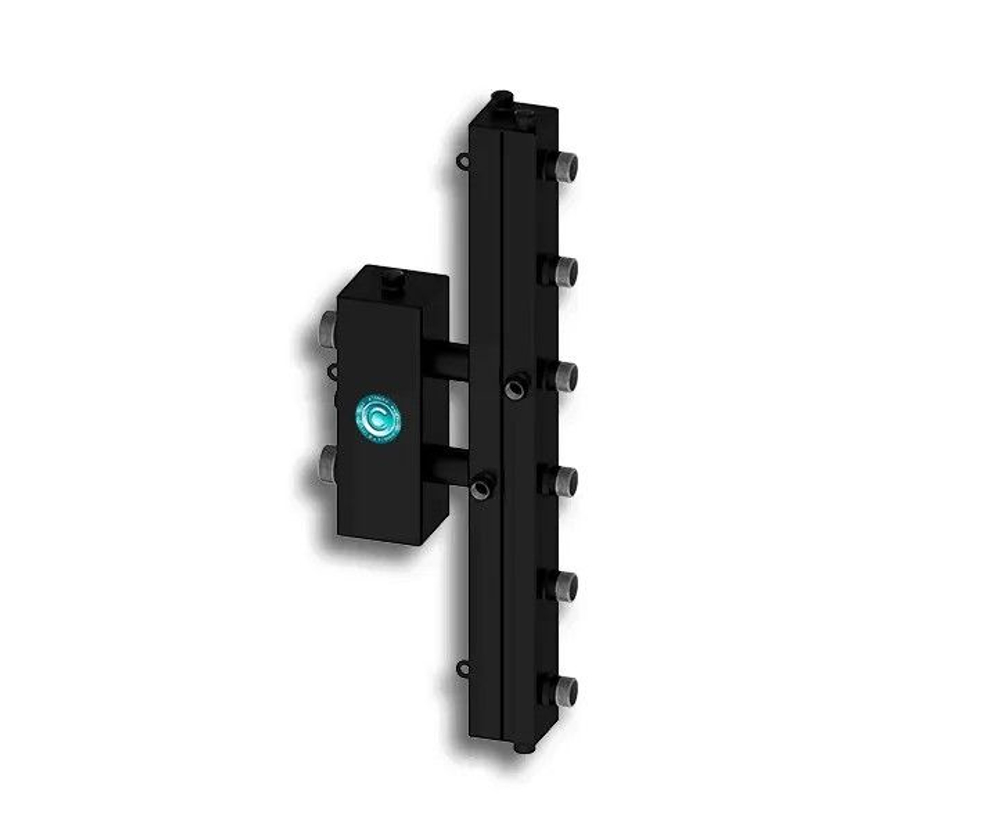

Гидравлический разделитель совмещенный с коллектором Север V3 – имеет 3 контура коллектора и обладает номинальной мощностью 70 кВт.Модель используется в отопительных системах, которые имеют несколько контуров отопления. Каждый контур имеет свой насос, тем самым осуществляя баланс давления и расхода.

Также с помощью данного устройства осуществляется отделение шлама и высвобождение воздуха, а коллектор поддерживает необходимый расход теплоносителя между всеми контурами.Помимо выполнения главной функции, гидравлический разделитель совмещенный с коллектором имеет несложную конструкцию и произведен из углеродистой стали.

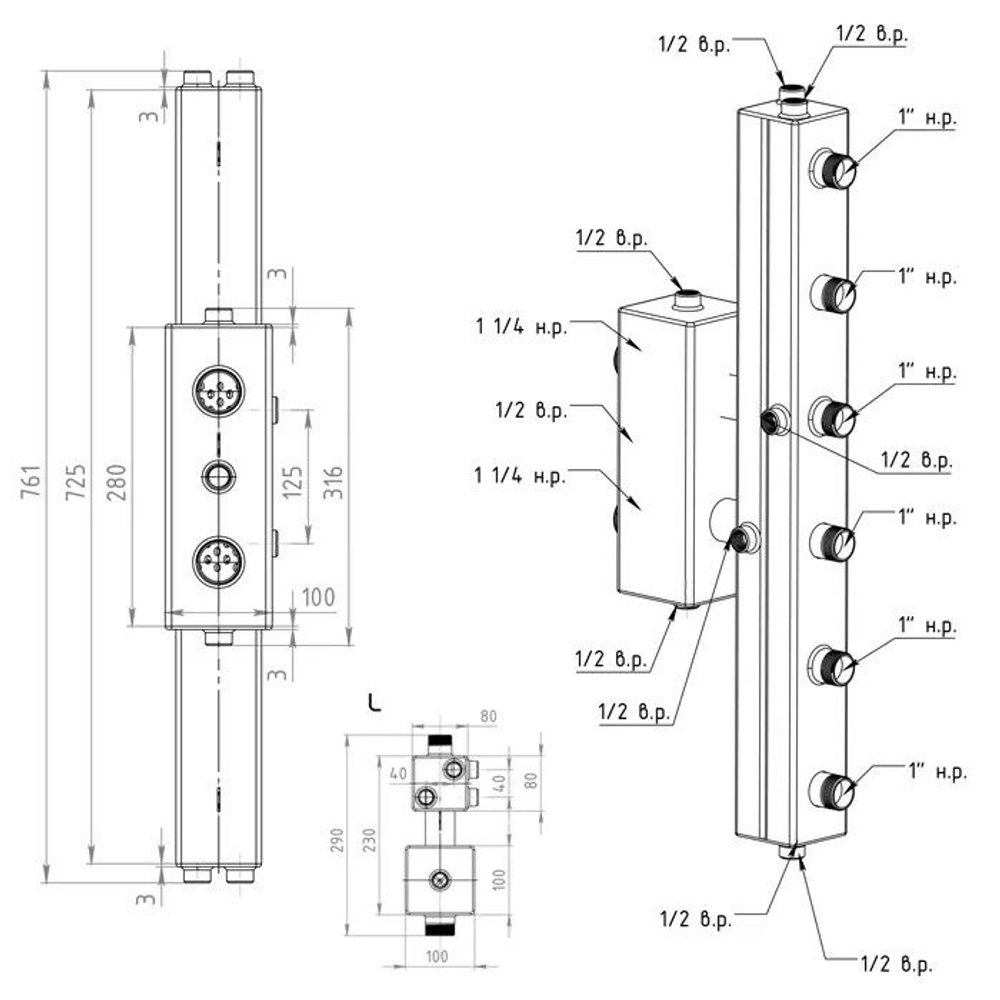

Габариты и параметры

Котловые патрубки 1 1/4" (нр)

Патрубки контуров 1" (нр)

Патрубки воздухоотводчиков 1/2" (вр)

Патрубки для удаления шлама 1/2" (вр)

Патрубки для термоманометров 1/2" (вр)

Патрубок магнитоуловителя 1/2" (вр)

Межосевое расстояние 125 мм

Габаритные размеры: 760/300/100 мм

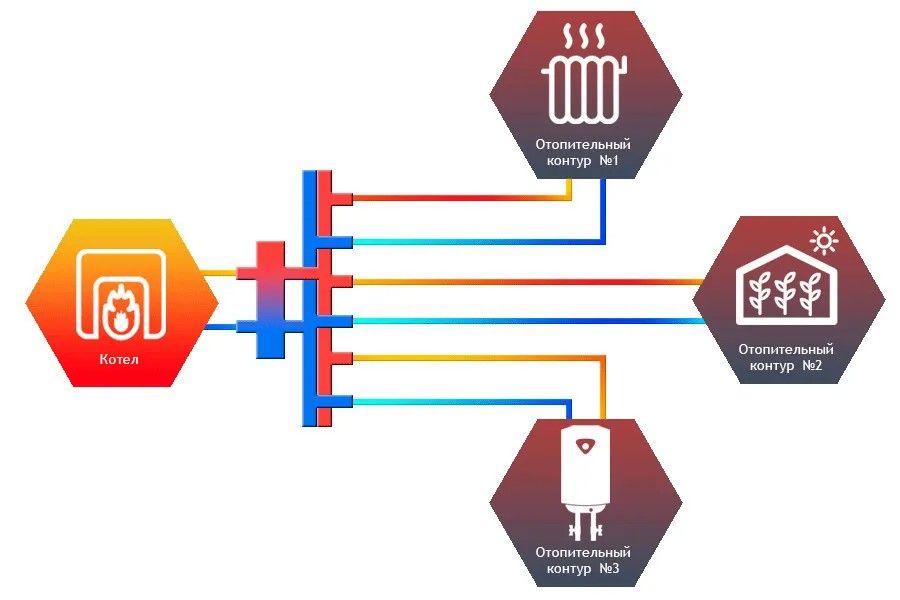

*Схема подключения на 3 контура: Распределительный коллектор совмещенный с гидрострелкой Север М2+1 позволяет разграничить 3 ветки с различными гидравлическими параметрами, например, 2 отопительных контура и контур ГВС.
