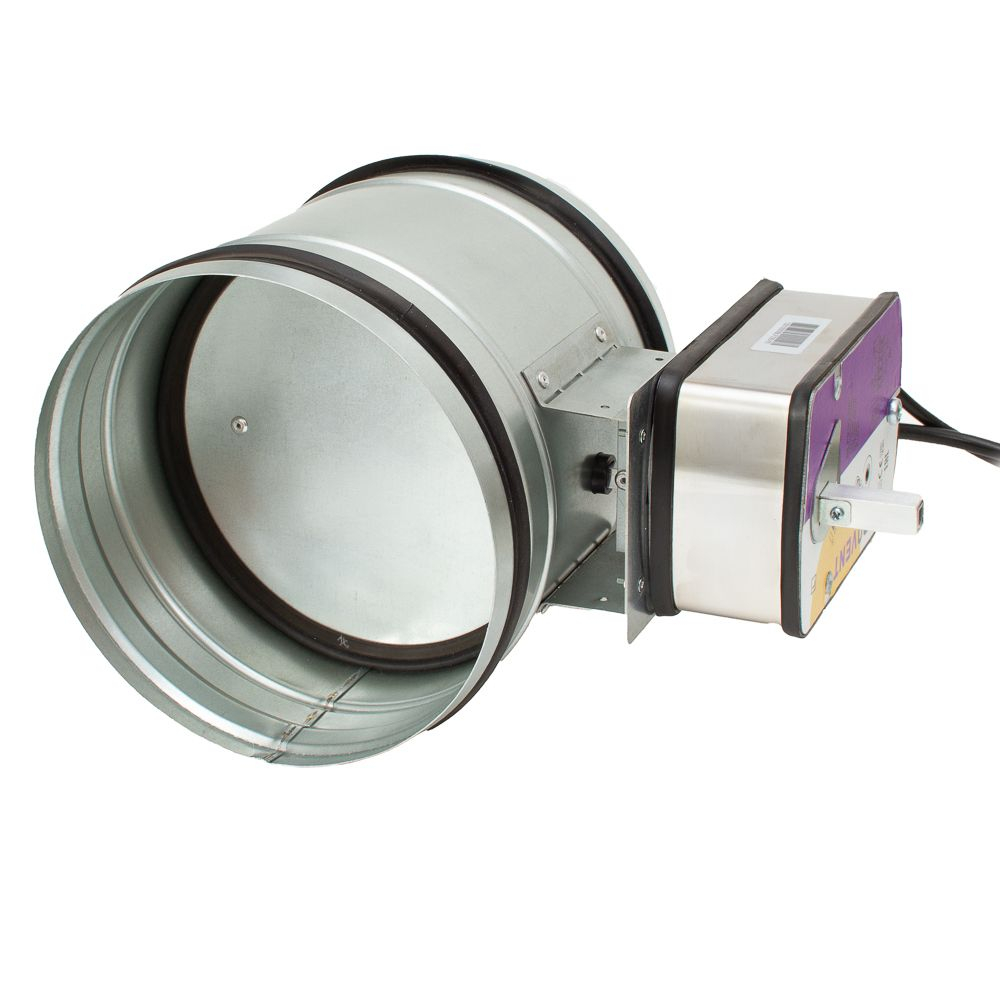

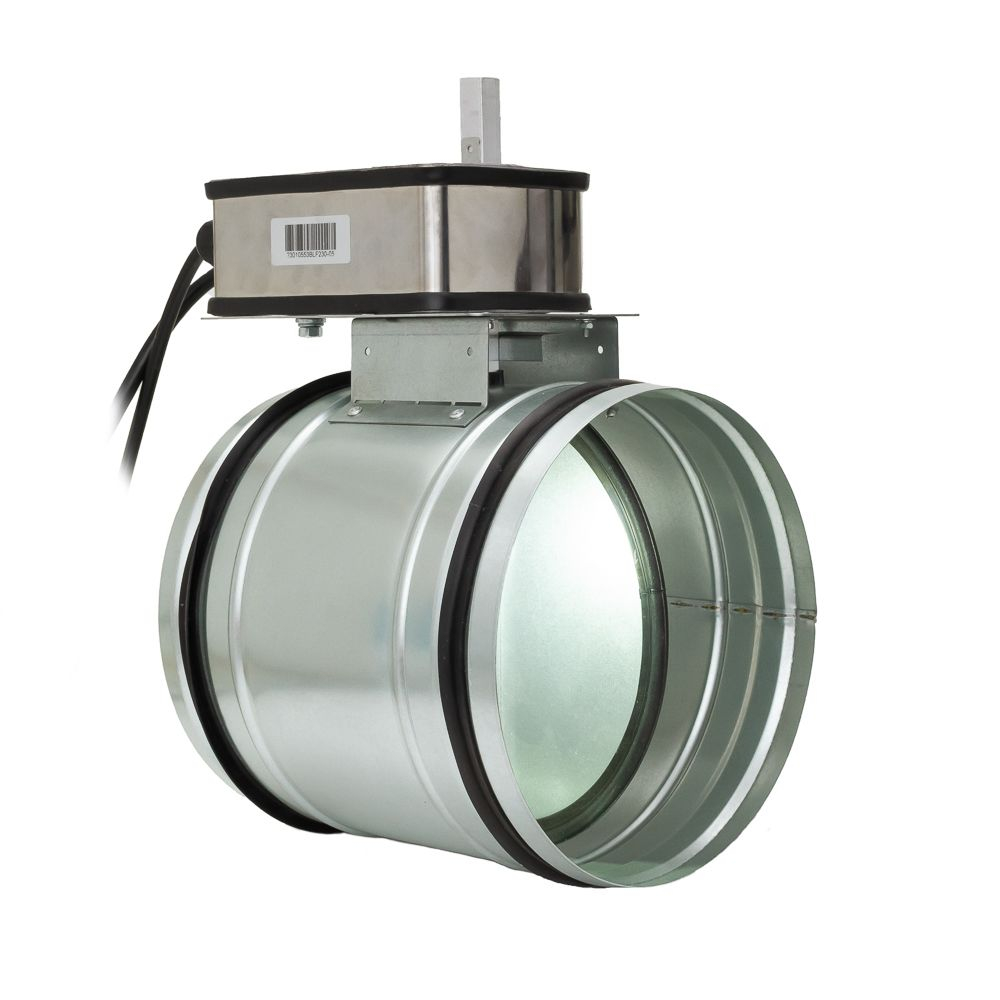

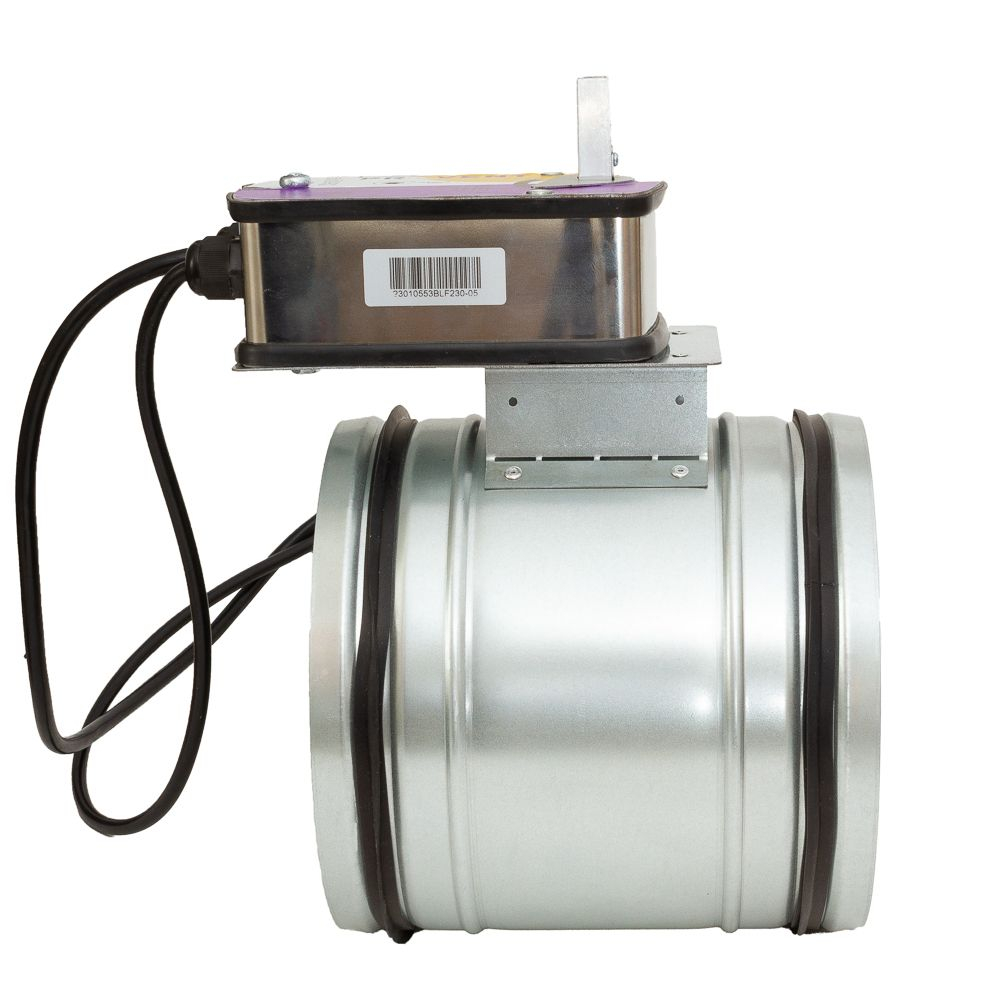

Клапан воздушный с электроприводом и возвратной пружиной Provent VLV 160

Клапан воздушный с электроприводом и возвратной пружиной предназначен для перекрытия канала при выключенном оборудовании, чтобы исключить неконтролируемое движение холодного воздуха в канале. Это необходимо для защиты оборудования и системы воздуховодов от образования конденсата или обмерзания.

Конструкция

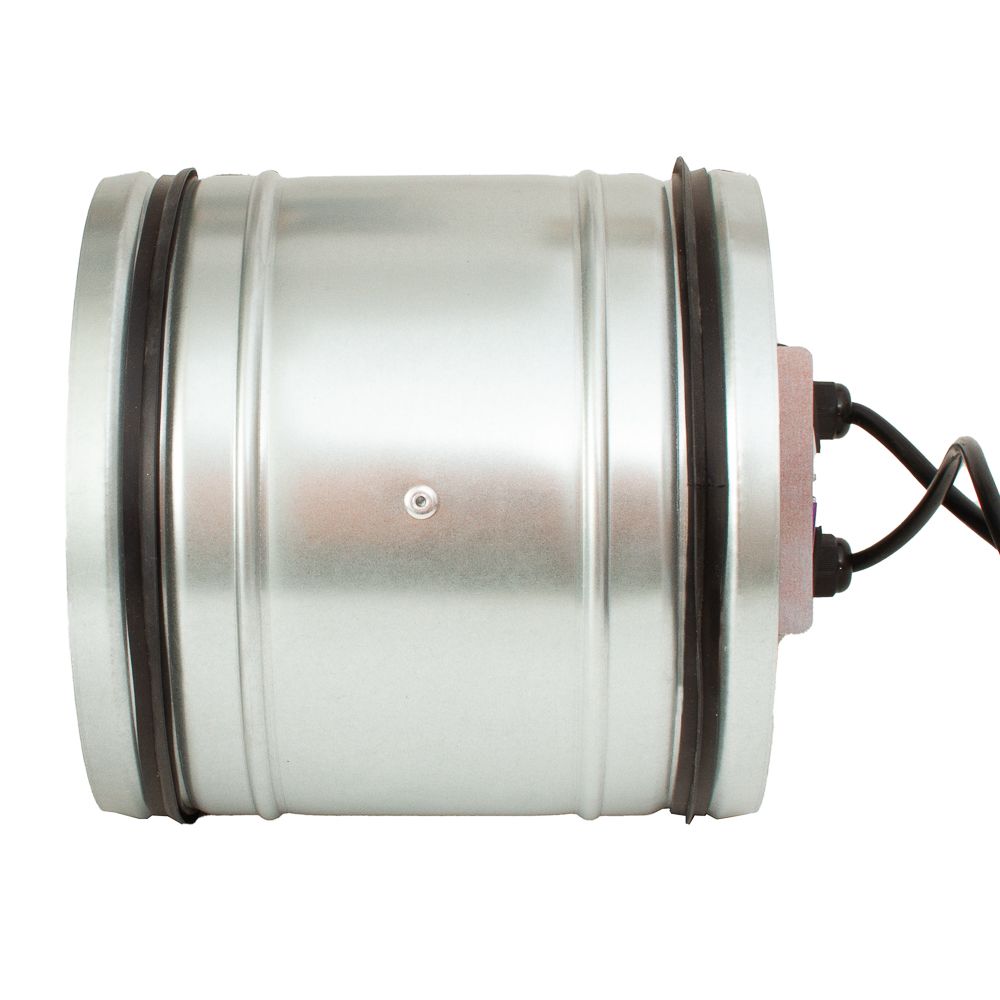

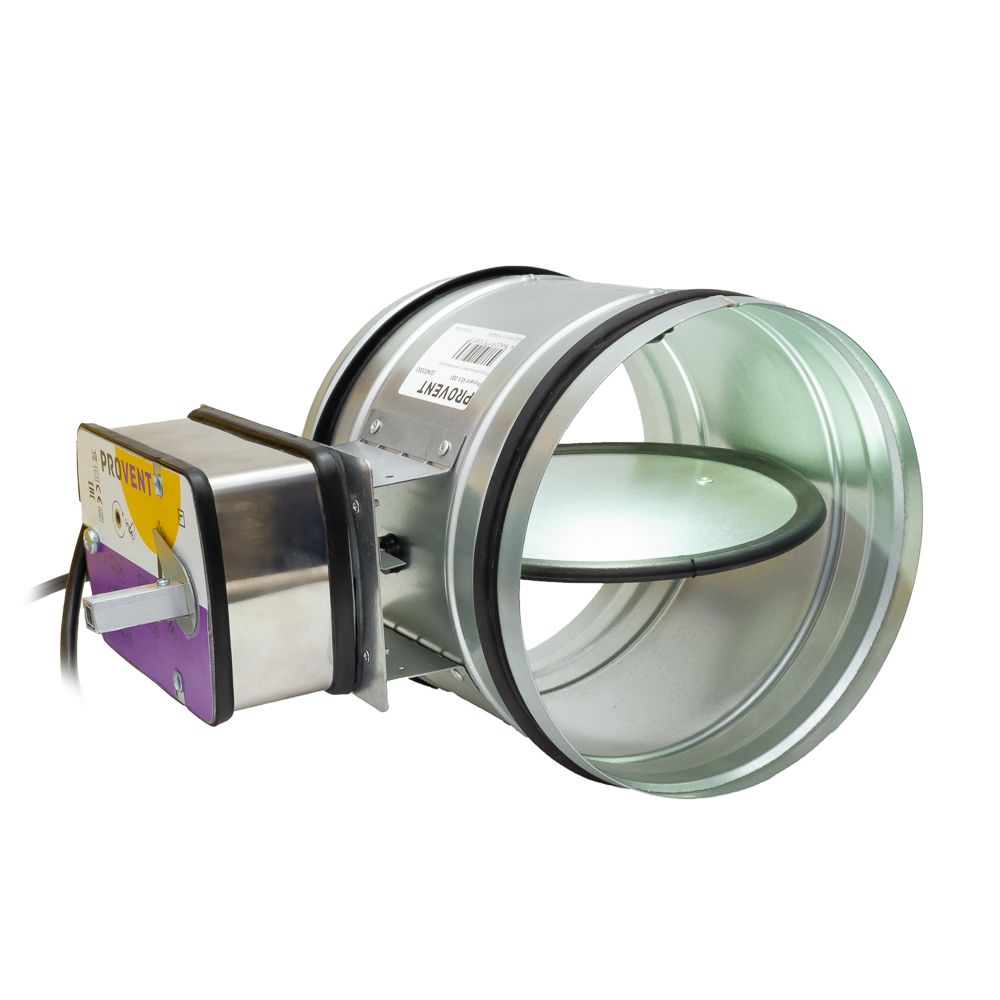

Корпус и поворотная пластина изготовлены из оцинкованной стали. Наличие эластичного уплотнителя на поворотной пластине обеспечивает плавный ход, герметичное примыкание к корпусу в закрытом состоянии и не допускает примерзания пластины к корпусу при минусовой температуре уличного воздуха.

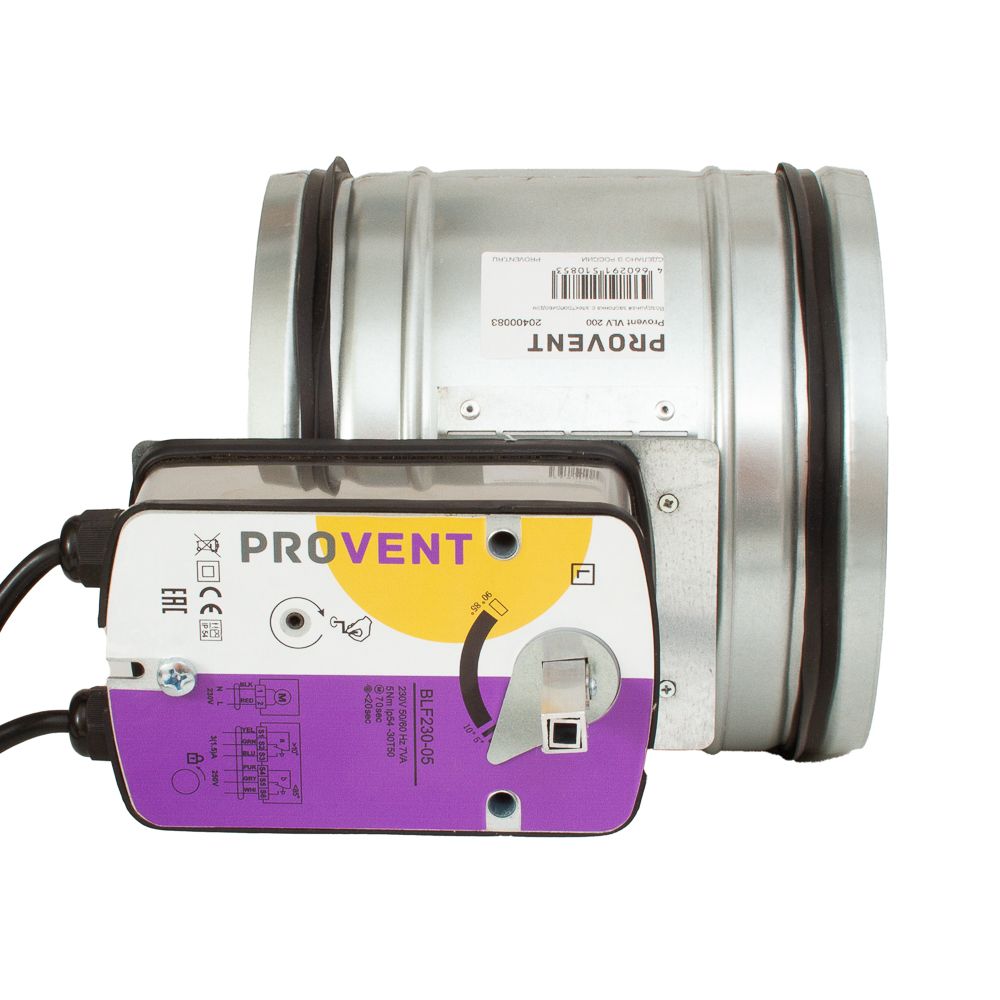

Воздушный клапан PROVENT VLV укомплектован электроприводом с возвратной пружиной питанием 220В/50Гц.

При подаче напряжения 220В, например по сигналу автоматики системы вентиляции, электропривод поворачивает вал заслонки и открывает клапан. При выключении сигнала или при отключении напряжения в сети, возвратная механическая пружина привода возвращает заслонку в исходное положение «закрыто».

Технические характеристики клапана воздушного с электроприводом и возвратной пружиной

• Момент вращения 5 Нм
• Питающие напряжение AC 230 V ± 10%
• Время срабатывания 50…70 сек
• Тип регулирования 2х-позиционное (открыто/закрыто)
• Класс защита IP 54
• Размер вала для подключения
• Шток 12*12 мм
• Направление вращения двусторонний монтаж
