Гидравлический разделитель совмещенный с коллектором Север М5 (70кВт, 5 выходов)

Коллекторы с гидрострелкой – универсальные устройства 2 в 1, включающие в себя функции распределительного коллектора системы отопления и гидравлического разделителя. Коллекторы служат для пропорционального распределения потоков теплоносителя по контурам отопления. Функция гидрострелки нужна для балансировки гидравлического давления и температуры в системе отопления, а также создания упорядоченного движения теплоносителя в отдельных контурах при минимальных теплопотерях.

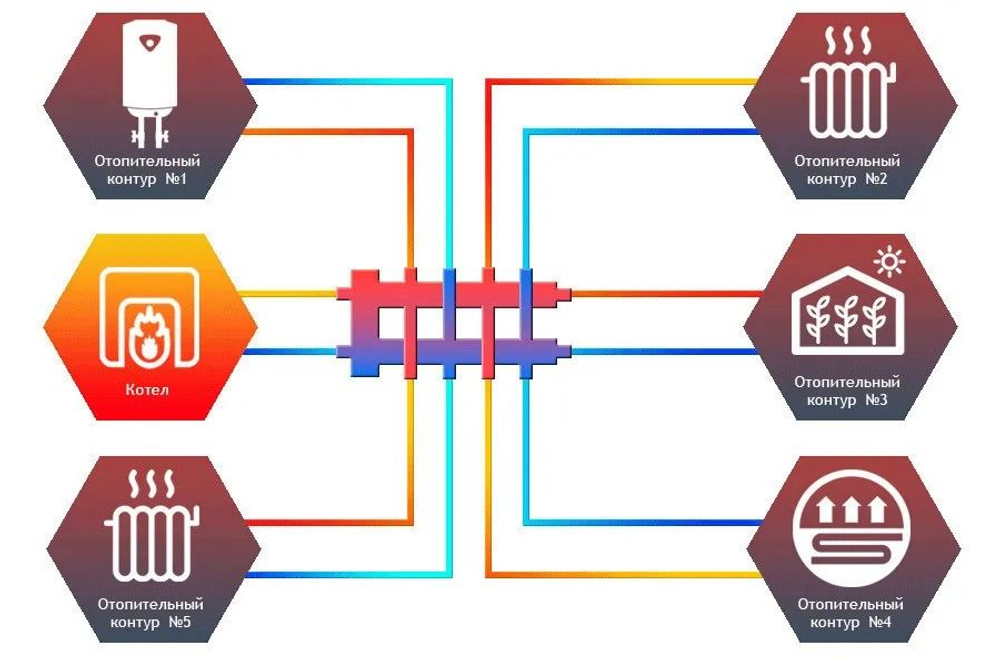

Установка распределительного коллектора с гидрострелкой бренда Север в котельной обеспечивает уменьшение или полностью исключает взаимосвязь при работе нескольких насосов разных смесительных групп, позволяя обеспечить равномерную подачу теплоносителя во все контуры. Коллектор совмещенный с гидравлическим разделителем устанавливается в котельной при наличии более двух отопительных контуров (например, нескольких контуров радиаторного отопления и теплого пола).

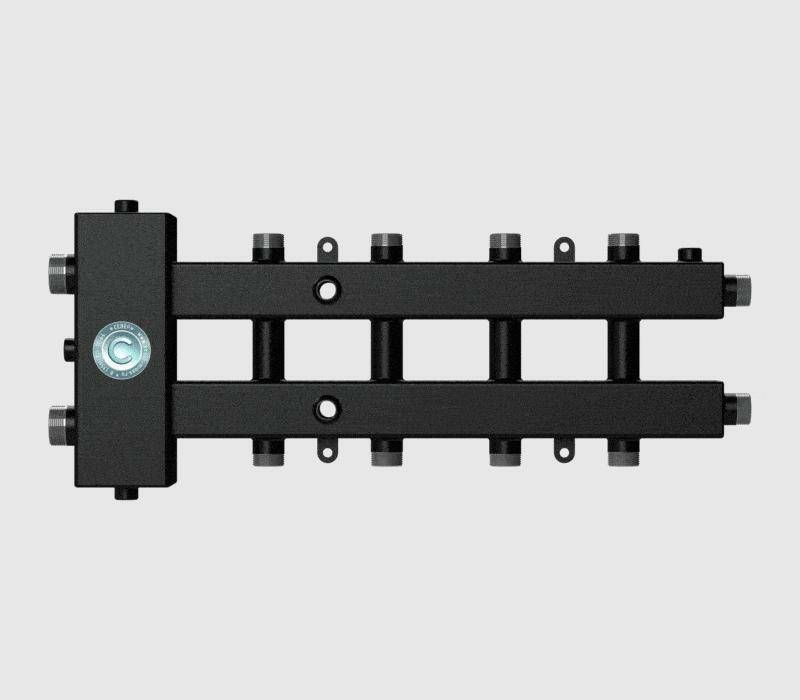

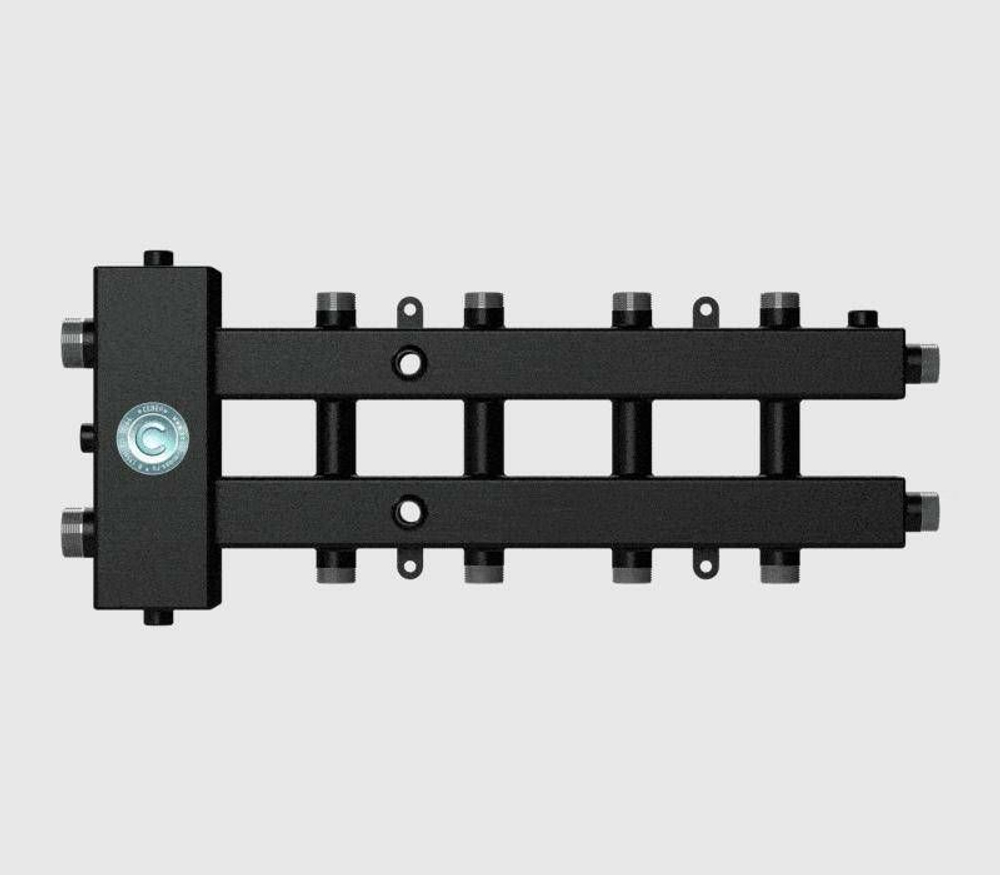

Гидравлический разделитель совмещенный с коллектором Север М5 – имеет 5 контуров коллектора и обладает номинальной мощностью 70 кВт. Модель используется в отопительных системах, которые имеют несколько контуров отопления. Каждый контур имеет свой насос, тем самым осуществляя баланс давления и расхода. Также с помощью данного устройства осуществляется отделение шлама и высвобождение воздуха, а коллектор поддерживает необходимый расход теплоносителя между всеми контурами. Помимо выполнения главной функции, гидравлический разделитель совмещенный с коллектором имеет несложную конструкцию и произведен из углеродистой стали.

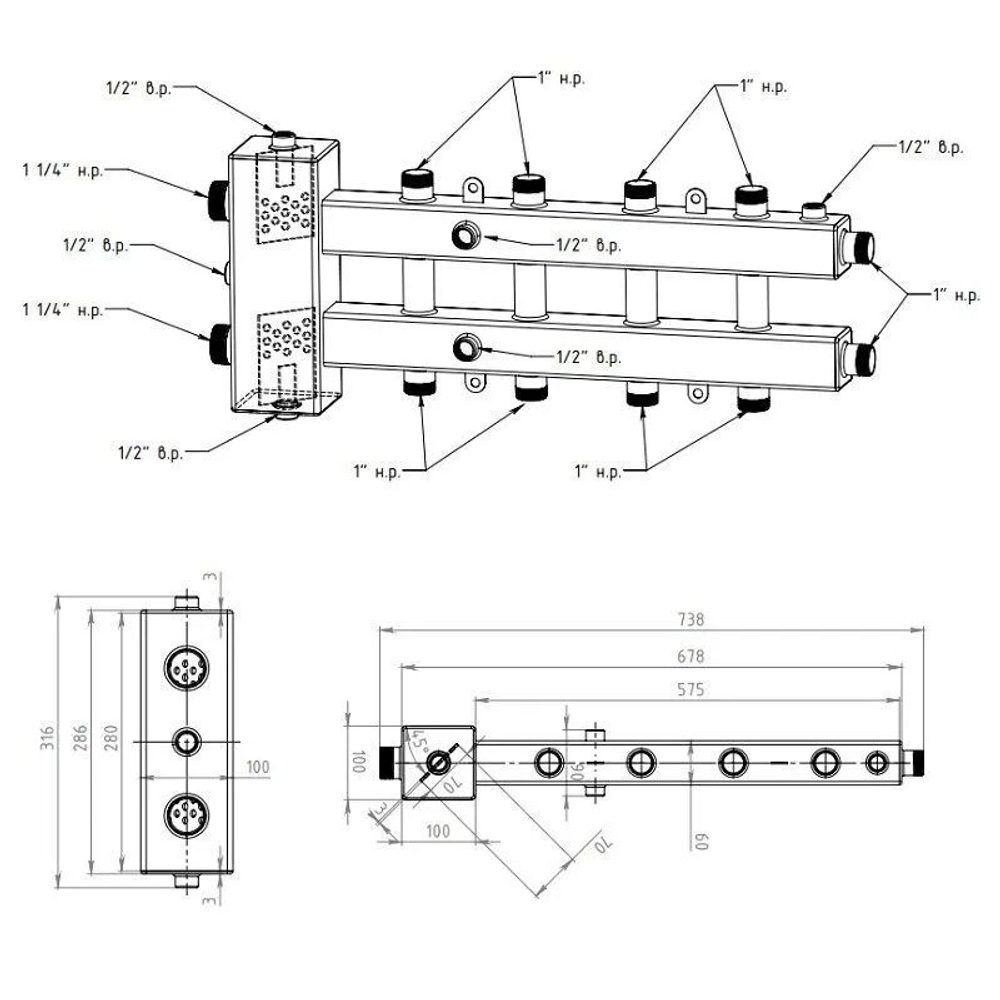

Котловые патрубки 1 1/4" (нр)

Патрубки контуров 1" (нр)

Патрубки воздухоотвода 1/2" (вр)

Патрубки шламоудаления 1/2" (вр)

Патрубки термометров 1/2" (вр)

Патрубок магнитоуловителя 1/2" (вр)

Межосевое расстояние: 125 мм

Давление: 6 бар

Габаритные размеры: 740/320/100 мм

*Распределительный коллектор совмещенный с гидрострелкой Север М5 позволяет выровнять гидравлические параметры 5-ти независящих друг от друга контуров с разными температурными показателями и обеспечить стабильность и эффективность обогрева.
