Гидравлический разделитель совмещенный с коллектором Север М2+1 (70 кВт, 3 контура)

Коллекторы с гидрострелкой "Север" для системы отопления

Коллекторы с гидрострелкой – универсальные устройства 2 в 1, включающие в себя функции распределительного коллектора системы отопления и гидравлического разделителя. Коллекторы служат для пропорционального распределения потоков теплоносителя по контурам отопления. Функция гидрострелки нужна для балансировки гидравлического давления и температуры в системе отопления, а также создания упорядоченного движения теплоносителя в отдельных контурах при минимальных теплопотерях.

Установка распределительного коллектора с гидрострелкой бренда Север в котельной обеспечивает уменьшение или полностью исключает взаимосвязь при работе нескольких насосов разных смесительных групп, позволяя обеспечить равномерную подачу теплоносителя во все контуры. Коллектор совмещенный с гидравлическим разделителем устанавливается в котельной при наличии более двух отопительных контуров (например, нескольких контуров радиаторного отопления и теплого пола).

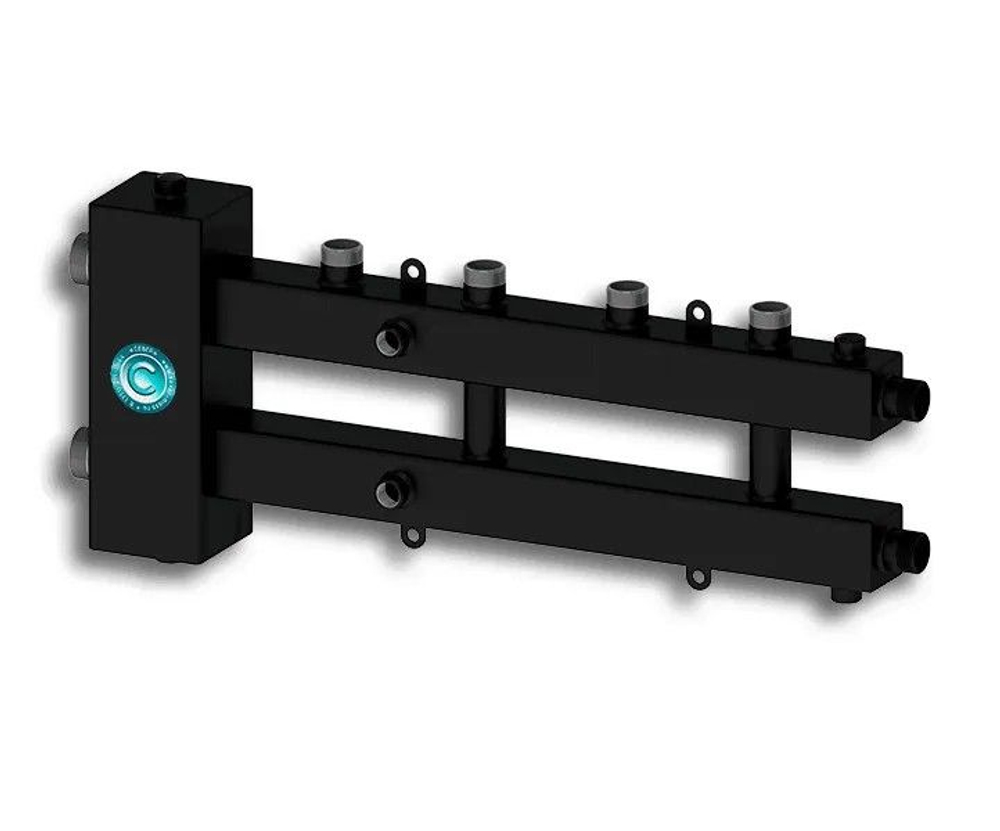

Гидравлический разделитель совмещенный с коллектором Север М2+1 – имеет 3 контура коллектора и обладает номинальной мощностью 70 кВт. Модель используется в отопительных системах, которые имеют несколько контуров отопления. Каждый контур имеет свой насос, тем самым осуществляя баланс давления и расхода. Также с помощью данного устройства осуществляется отделение шлама и высвобождение воздуха, а коллектор поддерживает необходимый расход теплоносителя между всеми контурами. Помимо выполнения главной функции, гидравлический разделитель совмещенный с коллектором имеет несложную конструкцию и произведен из углеродистой стали.

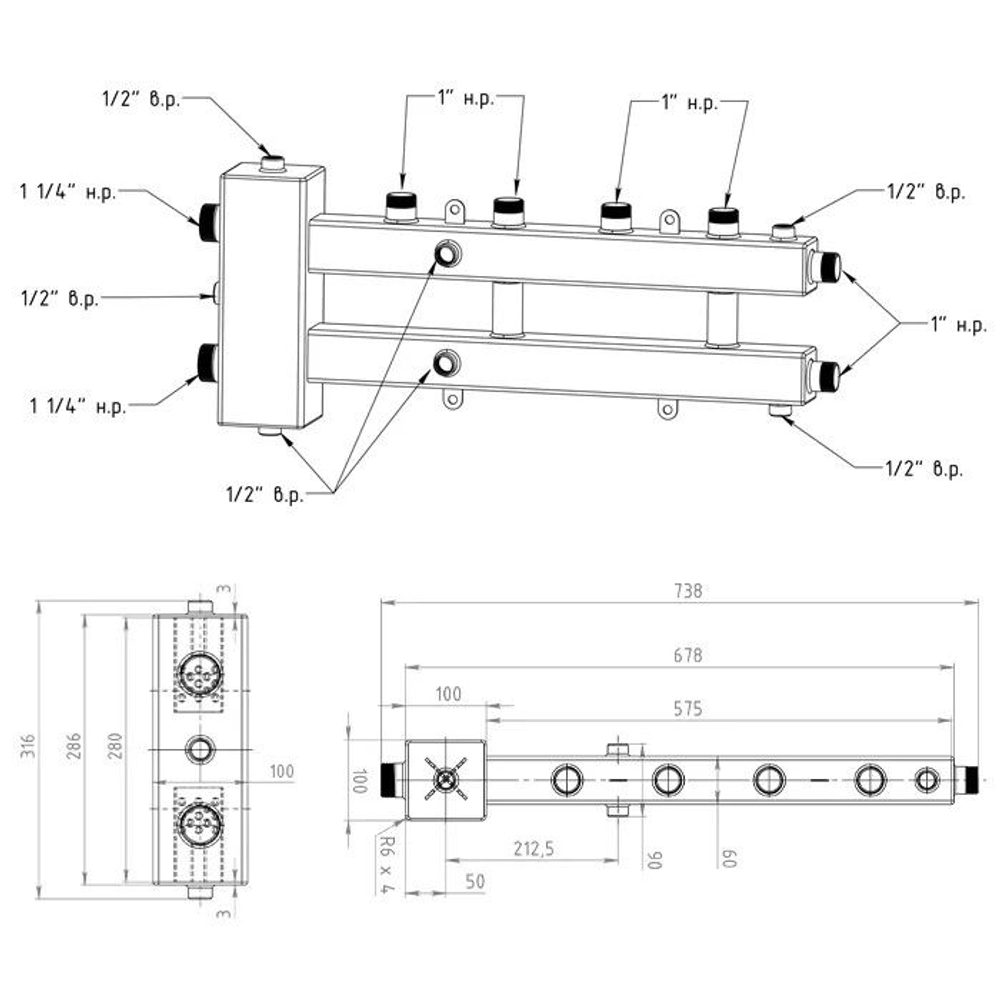

Габариты и параметры

Патрубки котлового контура 1 1/4" (нр)

Патрубки контура потребителей 1" (нр)

Патрубки воздухоотвода 1/2" (вр)

Патрубки шламоудаления 1/2" (вр)

Патрубки термометров 1/2" (вр)

Патрубок магнитоуловителя 1/2" (вр)

Межосевое расстояние 125 мм

Габаритные размеры: 740/320/100 мм

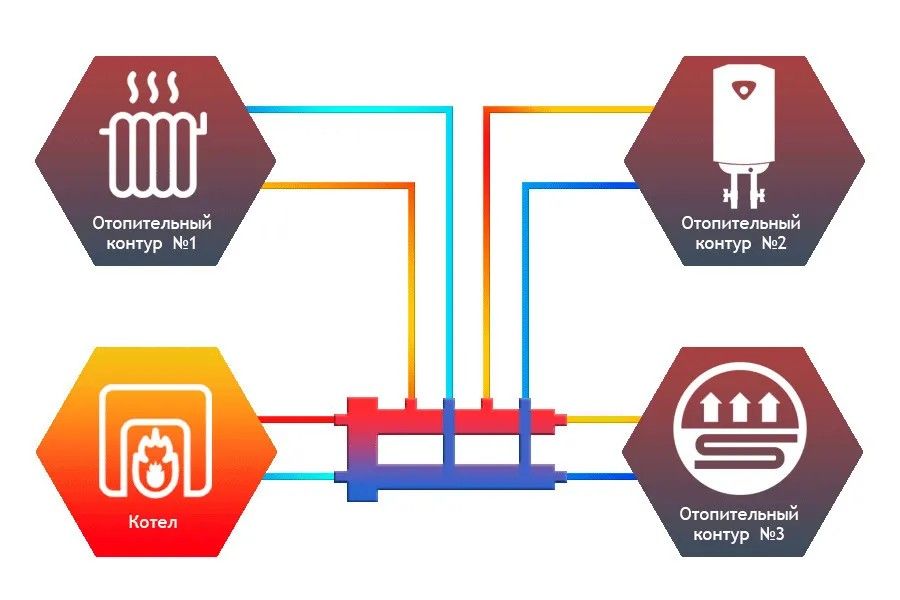

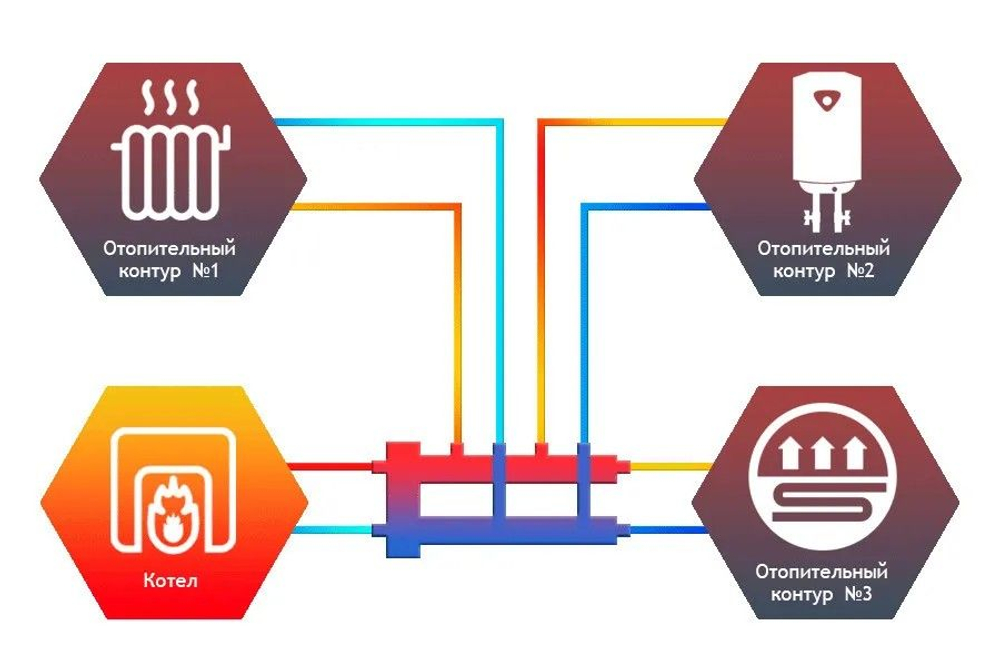

*Схема подключения на 3 контураРаспределительный коллектор совмещенный с гидрострелкой Север М2+1 позволяет разграничить 3 ветки с различными гидравлическими параметрами, например, радиаторное отопление, водяной теплый пол и контур ГВС.
