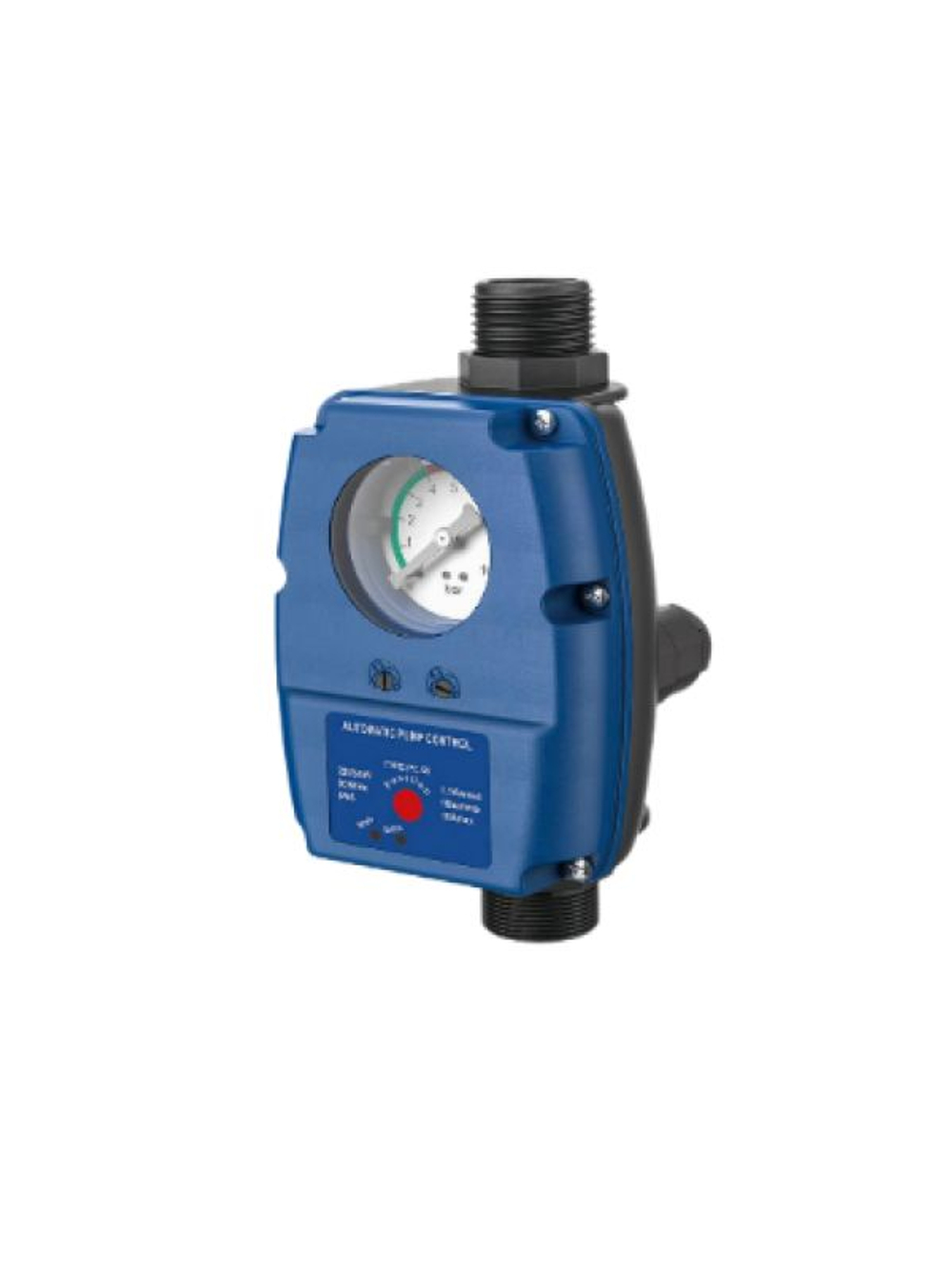

Блок управления насосом ZS-04 Zegor

Контроллер ZS 04 предназначен для автоматизации работы насоса или насосной станции. ZS 04 включает насос по падению давления в системе (при открытии крана) и выключает при прекращении водопотребления (Кран закрыт).

Оснащен стрелочным манометром. В конструкции предусмотрен ПОДПРУЖИНЕННЫЙ обратный клапан, что дает возможность монтажа как вертикально, так и горизонтально.

Контроллер предназначен для перекачки только чистой воды, при наличии твердых частиц, на входе контроллера необходимо установить фильтр.

Давление включения и выключения настраивается независимо друг от друга при помощи регуляторов расположенном на корпусе контроллера. Визуально, настройки отображаются на диске манометра в виде перемещения зеленой стрелки (включение), красной стрелки (выключение)

Контроллер имеет два режима работы:

В данном режиме контроллер работает с использованием расширительного бака (Гидроаккумулятора) Контроллер запускает насос при достижении нижнего установленного давления воды в трубопроводе, а остановка происходит при достижении верхнего установленного порога давления воды в трубопроводе.

В данном режиме Контроллер запускает насос при достижении нижнего установленного давления воды в трубопроводе, а выключает при прекращении потока воды в трубопроводе (кран закрыт), т.е работает по протоку. Выключение насоса происходит с задержкой 7-15 секунд после прекращения водозабора.

Для изменения режимов необходимо нажать кнопку Function на 6 – 8 секунд до изменения цвета индикатора, далее выбираем режим 1 или режим 2.

Дополнительные функции: Функция принудительного запуска. Защита насоса от работы по сухому ходу (Автоматический перезапуск после нехватки воды, интервал между перезапусками составляет 30 секунд, повторная загрузка – через каждый час до появления воды во всасывающем трубопроводе.)

Характеристики насоса:

• Максимальная мощность: 1,1 кВт.
• Параметры сети питания: 220 В.
• Максимальный ток: 10 А.

Настройки:

• Пусковое давление: 1,5 бар.
• Диапазон настроек давления включения: 1–6 бар.
• Диапазон настроек давления выключения: 2–10 бар.

Дополнительные функции:

• Наличие манометра: +.

Технические параметры:

• Максимальное рабочее давление: 10 бар.
• Температура окружающей среды: 40 °C.
• Температура жидкости: 60 °C.

Габариты и подключение:

• Диаметр резьбы вход/выход: 1".
• Класс защиты: IP65.
• Материал корпуса: пластик.
• Длина сетевого кабеля: 1 метр.
• Длина кабеля для подключения питания насоса: 0,4 метра.

Функциональные особенности:

• Функция автоматического перезапуска: нет.
• Функция «сухой ход»: +.
