Описание

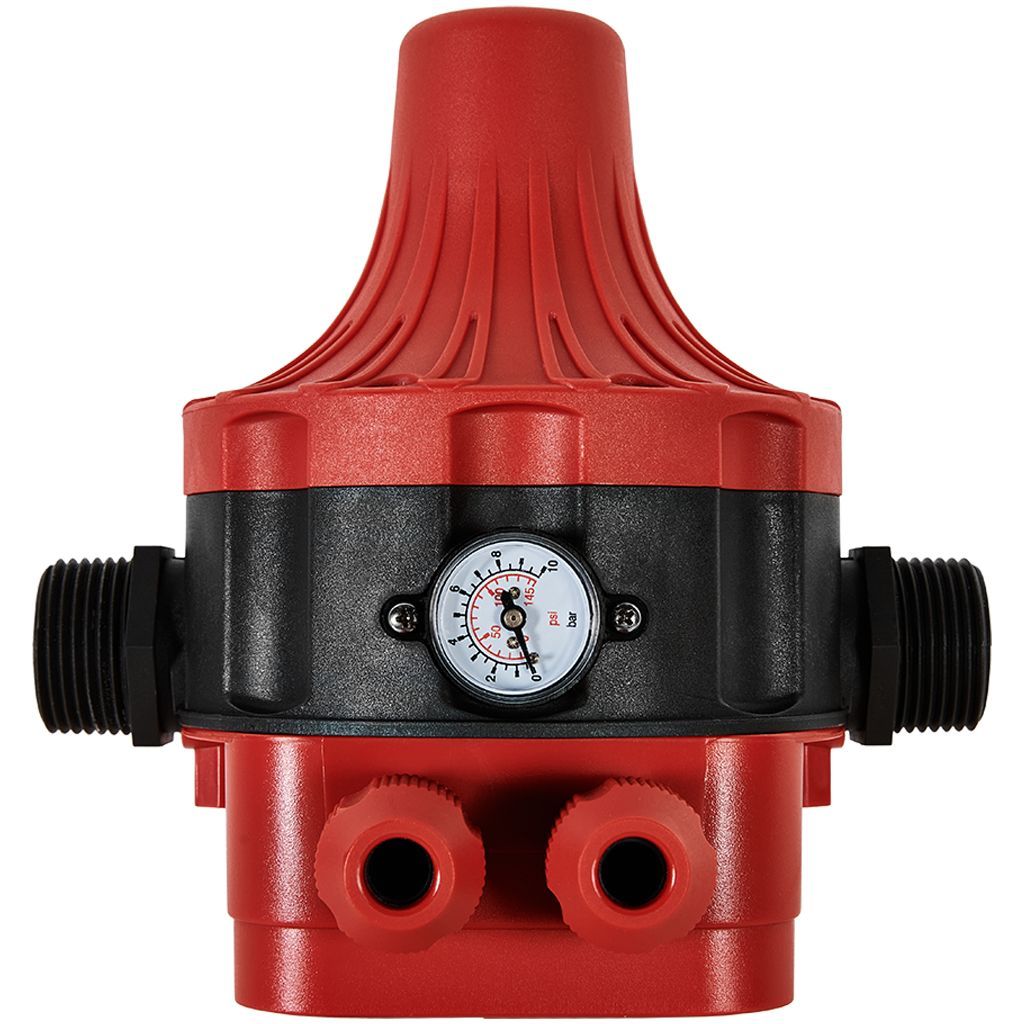

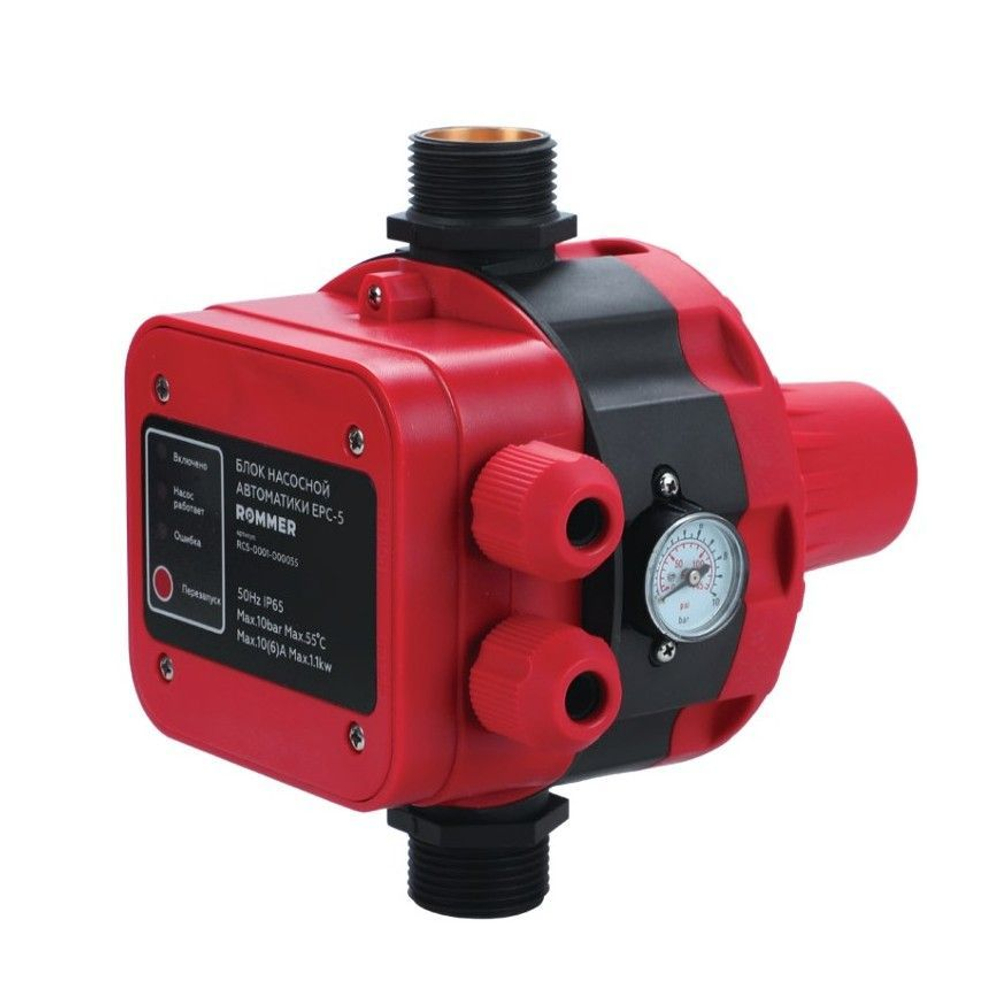

НАЗНАЧЕНИЕ
Блок насосной автоматики предназначен для автоматического управления насоса систем водоснабжения, предохраняя их от работы на «закрытую задвижку» и от защиты от «сухого хода». Использование блока автоматики продлевает срок службы насоса и системы водоснабжения здания. Применение блока автоматики позволяет отказаться от использования мембранного бака. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Блок автоматики представляет собой комбинацию реле давления и реле протока. В корпусе свободно перемещается в вертикальном направлении втулка расхода с магнитом. Когда водоразбора нет, то втулка под действием собственного веса опускается, размыкая контакты геркона. При наличии протока втулка поднимается, замыкая контакты геркона. Мембрана уравновешена давлением жидкости снизу и силой упругости пружины сверху. Мембрана посредством штока жестко связана с втулкой давления, в которую интегрирован постоянный магнит. Когда давление жидкости уменьшается, то втулка перемещается вниз, замыкая контакты геркона. Данные о состоянии герконов передаются в электронный блок. Настройка давления срабатывания производится с помощью настроечного винта. При водоразборе или падении давления ниже настроечного значения, блок включает насос, обеспечивая подачу воды потребителю. Величину давления включения пользователь может регулировать самостоятельно. При прекращении водоразбора, блок выключает насос с задержкой в 8 секунд, тем самым, предохраняя систему от гидравлического удара. При отсутствии воды во всасывающей линии блок отключает насос, предохраняя насос от работы в режиме «сухого хода». Встроенный в блок автоматики манометр позволяет визуально контролировать величину давления рабочей среды на выходе из блока.
Блок насосной автоматики предназначен для автоматического управления насоса систем водоснабжения, предохраняя их от работы на «закрытую задвижку» и от защиты от «сухого хода». Использование блока автоматики продлевает срок службы насоса и системы водоснабжения здания. Применение блока автоматики позволяет отказаться от использования мембранного бака. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Блок автоматики представляет собой комбинацию реле давления и реле протока. В корпусе свободно перемещается в вертикальном направлении втулка расхода с магнитом. Когда водоразбора нет, то втулка под действием собственного веса опускается, размыкая контакты геркона. При наличии протока втулка поднимается, замыкая контакты геркона. Мембрана уравновешена давлением жидкости снизу и силой упругости пружины сверху. Мембрана посредством штока жестко связана с втулкой давления, в которую интегрирован постоянный магнит. Когда давление жидкости уменьшается, то втулка перемещается вниз, замыкая контакты геркона. Данные о состоянии герконов передаются в электронный блок. Настройка давления срабатывания производится с помощью настроечного винта. При водоразборе или падении давления ниже настроечного значения, блок включает насос, обеспечивая подачу воды потребителю. Величину давления включения пользователь может регулировать самостоятельно. При прекращении водоразбора, блок выключает насос с задержкой в 8 секунд, тем самым, предохраняя систему от гидравлического удара. При отсутствии воды во всасывающей линии блок отключает насос, предохраняя насос от работы в режиме «сухого хода». Встроенный в блок автоматики манометр позволяет визуально контролировать величину давления рабочей среды на выходе из блока.
- Артикул RCS-0001-000055
- Температура окружающей среды, °С от +1 до 60
- Класс защиты IP65
- Направление Инженерная сантехника
- Область применения системы водоснабжения
- Стандарт подключения, дюйм 1
- Гарантия, лет 1
- Подгруппа комплектующие для насосов
- Средний срок службы, лет 5
- Макс. мощность, кВт 1,1
- Электропитание, В 220
- Коммутируемый ток, А 10 (6 при индуктивной нагрузке)
- Макс. рабочее давление, бар 10
- Промышленная частота, Гц 50
- Масса нетто, кг 1
- Страна производитель Китай
Характеристики
Бренд
Вес с упаковкой, г
1000
Страна-изготовитель
Китай
Количество заводских упаковок
1
Двигатель для садовой техники
Без двигателя
Качество воды
Чистая
Вид выпуска товара
Фабричное производство
Тип комплектующего для насоса
Блок управления насосом
Мощность, Вт
1100
Назначение насосной части
для насосной станции,
для колодезного насоса,
для дренажного насоса,
для садового насоса,
для скважинного насоса
Цвет товара
черный
