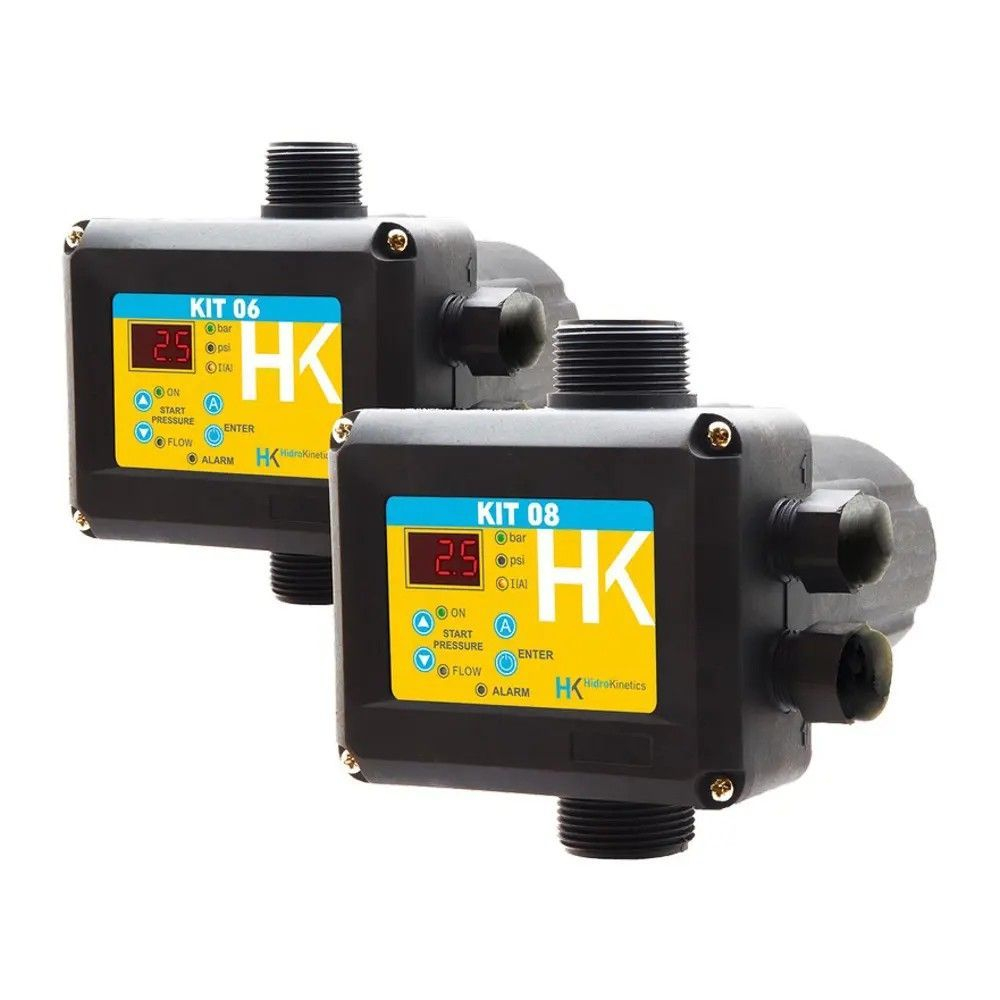

Блок контроля потока Kit 06 автоматика

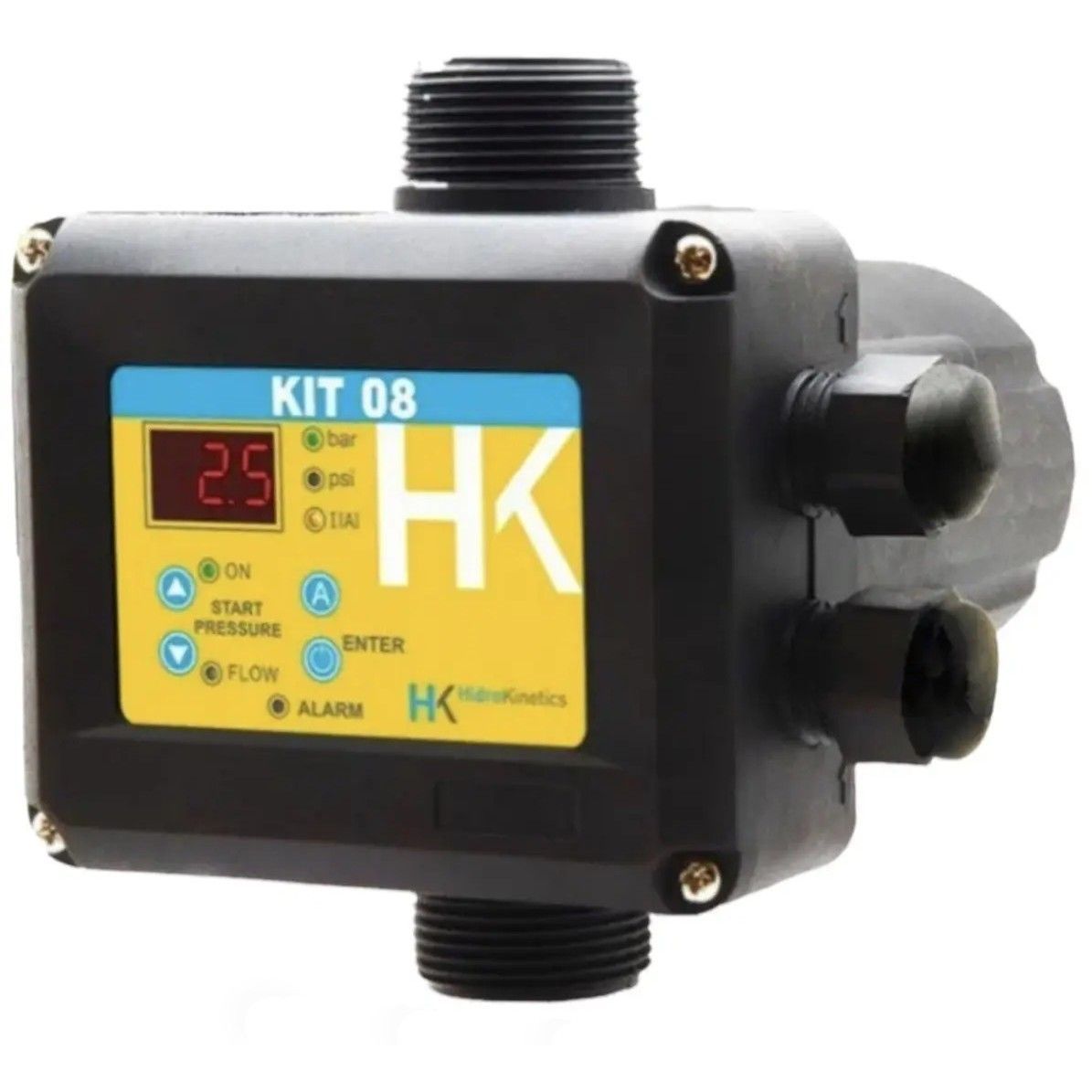

Блоки контроля потока Kit 06 и Kit 08 предназначены для автоматизации работы и обеспечения защиты насоса в системах водоснабжения, полива, орошения и т.д.

Это комплексное устройство управления, которое обладает всеми необходимыми функциями для обеспечения автоматической работы насоса и не требует при этом установки дополнительных приспособлений, таких как гидроаккумулятор, реле давления и другие.

Корпус блока представляет собой проточную часть с входным и выходным патрубками, со встроенными датчиками давления и потока, обратным клапаном, манометром, гасителем гидроудара и электронной платой управления.

Блоки контроля потока могут устанавливаться как непосредственно на напорный патрубок насоса, так и монтироваться в любом месте напорного трубопровода, что позволяет использовать их как с поверхностными, так и с погружными насосами.

Встроенная электроника, датчики давления и потока, амперметр позволяют обеспечить автоматическое включение** и выключение насоса при наличии / отсутствии водоразбора в системе, а также защиту насоса от "сухого хода", превышения допустимой высоты всасывания, работы "на закрытую задвижку", защиту от перегрузки по току с автоперезапуском (с заданными пользователем количеством попыток перезапуска и временем между ними).

LED-индикаторы, 3-символьный дисплей и кнопки на лицевой панели устройства обеспечивают визуализацию подключения к сети, работы насоса, срабатывания защиты, просмотр текущего давления либо мгновенного потребляемого тока (по выбору пользователя), а также быстрое и легкое программирование блока.

Встроенные обратный клапан и гаситель гидроудара позволяют обеспечить защиту гидравлики насоса от перепадов давления в системе, возникающих при запуске насоса и/или прекращении водоразбора.

Особенности:

• визуализация подключения к сети, работы насоса, срабатывания защиты (LED-индикаторы на корпусе устройства);
• защита гидравлики насоса от скачков давления, возникающих в системе при прекращении водоразбора, с помощью встроенных обратного клапана и гасителя гидроудара;
• контроль потребляемого тока за счет встроенного амперметра, обеспечивающий защиту электродвигателя насоса от перегрузки по току;
• информирование о текущем уровне давления в системе, а также о наличии/отсутствии скачков давления и режиме работы насоса с помощью встроенного манометра;
• автоматическое включение и выключение насоса при наличии/отсутствии водоразбора в системе, а также защита насоса от "сухого хода", превышения допустимой высоты всасывания, работы "на закрытую задвижку".

Технические характеристики:

• Давление включения насоса: 0,5–4 бар
• Максимальная высота точки водоразбора над осью напорного парубка насоса: 3–35 м
• Количество попыток автоперезапуска: 1–48
• Мощность электродвигателя насоса: 0,37–2,2 кВт
• Максимальный ток, потребляемый насосом: 16 А
• Степень защиты: IP65
• Напряжение сети: 1~110-230
• Частота: 50/60 Гц
• Температура жидкости: 50°C
• Температура окружающего воздуха: 60°C
• Максимальная производительность насоса: 6 м3/ч
• Максимальное рабочее давление: 8 бар
• Минимальная производительность: 0,3 л/мин

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

Конструктивный элемент (деталь) Материал

Корпус Полипропилен

Обратный клапан Полипропилен

Мембрана Натуральный каучук

Винты Нержавеющая сталь AISI 304

КОМПЛЕКТАЦИЯ

Гаситель гидроудара (встроенный)

Кабель питания длиной 1,5 м с вилкой

Кабель подключения насоса длиной 40 см

3-символьный дисплей

Индикаторы наличия сети электропитания, наличия водоразбора (потока воды), срабатывания защиты, используемой единицы измерения давления, а также отображаемой на дисплее величины (текущее давление либо мгновенный потребляемый ток)

Кнопки включения/выключения блока, настройки и навигации (управления)

Обратный клапан

Быстроразъемное резьбовое соединение ("американка"):

KIT 06 - 1"
